【圖文分享】MOS管參數μCox計算方法-KIA MOS管

信息來源：本站　日期：2022-06-08　

分享到：

【圖文分享】MOS管參數μCox計算方法-KIA MOS管


一、MOS管平方關系模型

MOS管溝道飽和區電流ID（不考慮非理想效應)

MOS管 參數


二、如何進行仿真得到手算參數

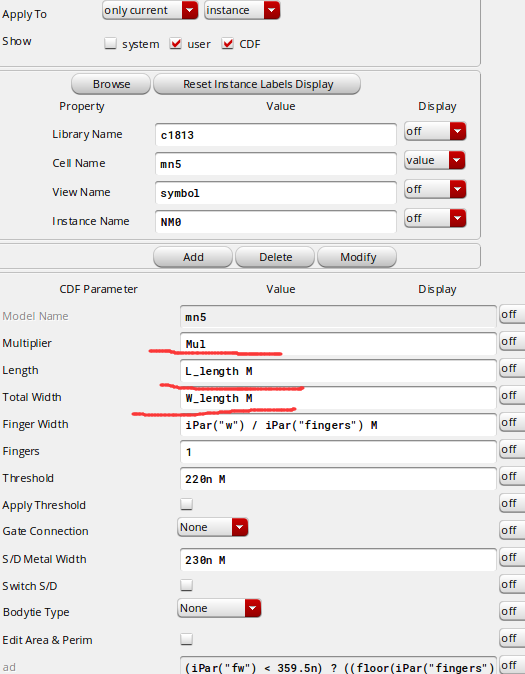

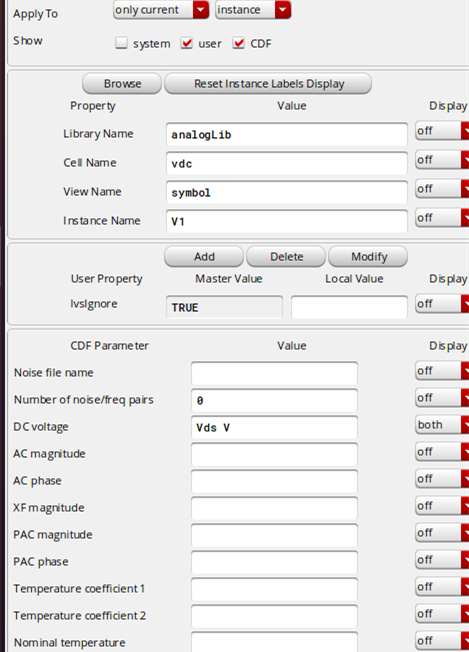

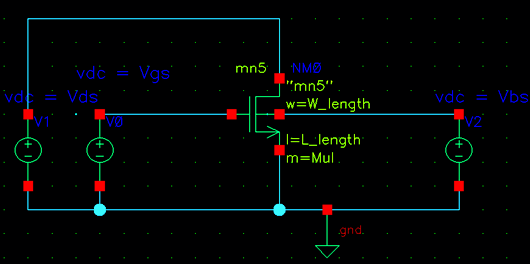

首先在原理圖中放上器件，以NMOS為例子，同時分別設置好NMOS溝道長度和寬度，還有將對應器件電壓也設置成變量，設成變量方面后面仿真條件下修改參數。


MOS管 參數


MOS管 參數


MOS管 參數


關注的參數

需要關注的參數是beff和betaeff，其中beff就是平方率關系對應的理想?yún)?shù)（完全不考慮溝道調制效應等，是可以計算過后發現，用得到的閾值電壓還有Id算出來完全符合平方率關系對應的理想值），betaeff是修正的跨導模型參數，畢竟現在模型不是以前的那種簡單模型了。


MOS管溝道飽和區電流ID

MOS管 參數
