MOSFET fT頻率分析

MOSFET的電流增益特征頻率fT,用于表征MOSFET的電流放大的最高工作頻率。


MOSFET fT 頻率


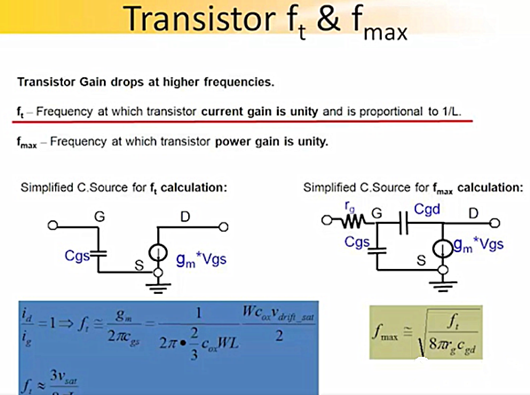

fT定義

在MOS源極和漏極接交流地時,器件的小信號電流增益降至1的頻率稱為:“transit frequency”(fT)


fT計算

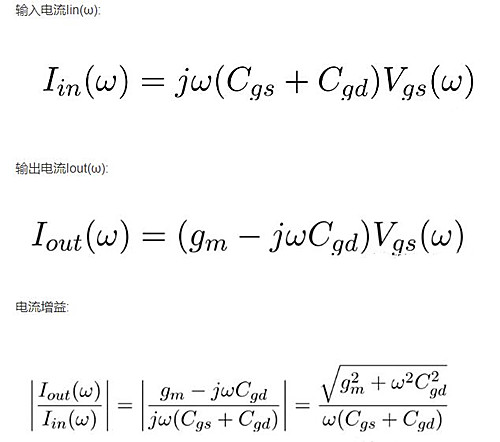

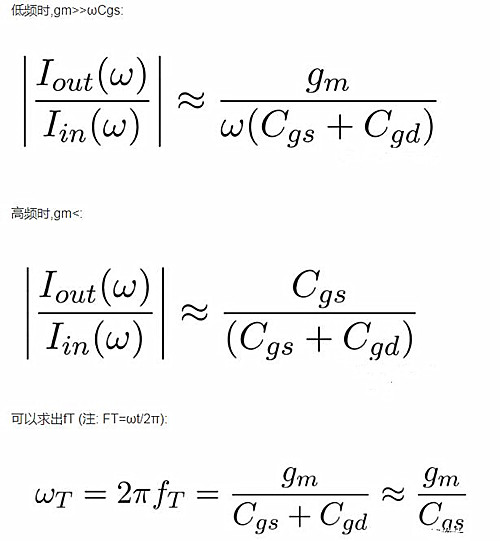

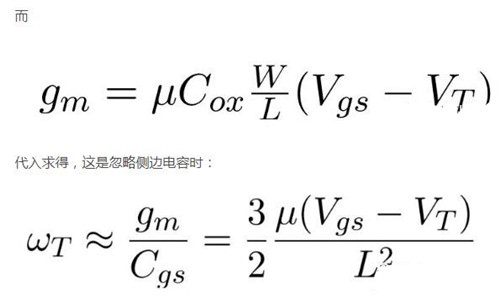

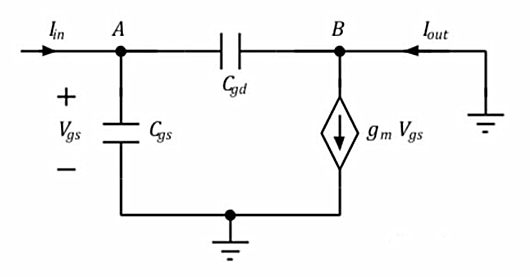

MOS的小信號模型如下:

MOSFET fT 頻率


MOSFET fT 頻率


MOSFET fT 頻率


MOSFET fT 頻率


影響因素:

1) 增大Vgs可以增大FT

2) 減小溝道L會增大FT,所以使用工藝尺寸更小的MOS管,可以獲得更高的工作頻率。

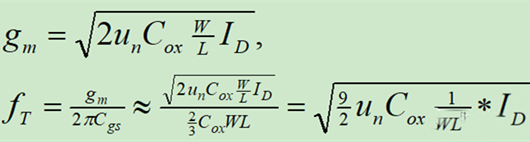

3) 增大偏置電流可以增大FT(FT:∝電流的平方根)


MOSFET fT 頻率


4) FT隨著過驅動電壓而增加,但隨著垂直電場增強到一定程度,會導致遷移率明顯逐漸減小,而使FT-Vod曲線變平,不再是線性直線。
