mosfet制造工藝,場效應管制造工藝介紹-KIA MOS管
信息來源：本站 日期：2024-06-03
MOSFET是場效應晶體管中主要的一種。在FET中，MESFET(Metal-Semiconductor FET，金屬-半導體-場效應晶體管)和JFET(Junction FET，結型場效應晶體管)通常是埋溝器件，而MODFET(Modulation-Doped FET，調制摻雜場效應晶體管)通常是表面器件。MOSFET和MISFET(Metal-Insulator-Semiconductor FET，金屬-絕緣層-半導體場效應晶體管)既可以采用埋溝形式，也可以采用表面溝道形式，實際上，它們更多為表面溝道器件。
MOSFET基本結構
MOSFET的核心是由金屬-氧化物-半導體結構形成的MOS電容。當MOS電容兩端外加電壓時，氧化物-半導體界面附近的半導體能帶發生彎曲。在氧化層-半導體界面處導帶和價帶相對于費米能級的位置與MOS電容上所加電壓有關，因此通過施加適當?shù)钠秒妷?，半?dǎo)體表面的特性可以從p型轉變?yōu)閚型，也可以從n型轉變?yōu)閜型。
1.晶圓制備
硅是地殼內第二豐富的元素，而脫氧后的沙子（尤其是石英）最多包含25％的硅元素，以二氧化硅(SiO?)的形式存在，這也是半導體制造產業的基礎。通過多步凈化得到可用于半導體制造質量的硅，學名為電子級硅（EGS），平均每一百萬個硅原子中最多只有一個雜質原子。以12英寸/300毫米晶圓級為例，首先，將多晶硅熔解在石英爐中，然后依靠一根石英棒慢慢的拉出純凈的單晶硅棒，這一熔煉提純過程被稱為拉單晶。得到的單晶硅棒整體呈圓柱形，每根質量約100千克，此時硅的純度達到99.9999%。用金剛石刀把硅棒橫向切割成具有一定厚度的圓形單個硅片，這就是我們常說的晶圓 (Wafer)。切割出來的晶圓經過拋光后變得幾乎完美無瑕，其表面甚至可以用來當作鏡子。
在此后的每道加工步驟中，在每步的熱處理（包括氧化、擴散、離子注入退火、淀積等）之前都必須進行硅片的化學清洗。硅片清洗的目的是，去除硅片表面沾污的有機物、顆粒、金屬雜質、自然氧化層等污染物以保證器件的良好性能，這些污染物可能來自制造過程中的人體、空氣、水或者設備。
2.氧化工藝
二氧化硅是微電子工藝中采用最多的介質薄膜。二氧化硅在工藝中有著廣泛的用途，如器件的隔離與保護、表面鈍化、作為柵氧電介質和金屬層間介質層等等。按照氧化劑的不同，氧化一般分為干氧氧化、水汽氧化和濕氧氧化。
二氧化硅是一種堅硬無孔的材料，可以作為有效阻擋層，用來保護和隔離器件。通常晶體管的電隔離可以用LOCOS或STI工藝，而STI（淺溝槽隔離技術）用淀積的二氧化硅做主要的介質材料。
二氧化硅薄膜的制備方法有熱氧化、化學氣相淀積、物理法淀積和陽極氧化法等。其中熱氧化法是最常用的氧化方法，熱氧化法指硅片與氧化劑在高溫下反應生長出一層SiO?膜，需要消耗硅襯底，是一種本征氧化法。常見的熱氧化設備主要有水平式和垂直式兩種。水平爐管反應爐是最早使用也一直延續至今的一種熱氧化爐。主要用在氧化、擴散、熱處理及各種淀積工藝中。而在垂直立式爐管氧化爐中，硅片水平放置，承載舟不會因重力而發生彎曲，垂直爐先天向上的熱流性使熱氧化工藝均勻性比水平式爐好。
3.擴散工藝
將所需雜質按要求的濃度和分布摻入半導體材料中規定的區域，以達到改變材料導電類型或電學性質，常見摻雜雜質包括磷、硼、砷和銻等。在集成電路制造中，主要的摻雜方法有擴散法和離子注入法。擴散是指在約1000攝氏度的高溫、p型或n型雜質氣氛中，使雜質向襯底硅片的確定區域內擴散，實現半導體定域、定量摻雜的一種工藝方法，也稱為熱擴散。其物理原理是物質的隨機熱運動趨向于降低其濃度梯度，存在一個從高濃度區向低濃度區的凈移動。擴散工藝的用途包括在MOS制造中形成源區和漏區，在雙極器件中形成基區、發射區和擴散電阻區等等。
同時，根據擴散雜質在常溫下所處的狀態，擴散又可以分為固態源擴散、液態源擴散和氣態源擴散。擴散工藝也主要存在如下問題：不能精確控制摻雜濃度和分布，橫向效應大；不適合低劑量、淺分布摻雜工藝。隨著器件尺寸縮小，雜質分布要求越來越淺，摻雜精度要求越來越高，因此，擴散工藝在1980年代后逐步被離子注入摻雜技術取代。
4.薄膜淀積工藝
薄膜淀積是芯片加工過程中一個至關重要的工藝步驟，通過淀積工藝可以在硅片上生長各種導電薄膜層、半導體薄膜和絕緣薄膜層。各種不同類型的薄膜淀積到硅片上，在某些情況下，這些薄膜成為器件結構中的一個完整部分，另外一些薄膜則會充當工藝過程中的犧牲品，在后續工藝中被去掉。薄膜淀積也是會在形成過程中不斷消耗晶片或襯底材料。其中，如果襯底材料也是形成薄膜的元素之一，如硅氧化生長成二氧化硅，稱為薄膜生長。薄膜淀積工藝可以分為兩類：化學氣相淀積（CVD）和物理氣相淀積（PVD）。CVD是指利用化學反應生成所需的薄膜材料，使一種或多種氣體流進需要鍍膜硅片的腔體中，在許多情況下硅片被加熱，發生化學反應，固態生成物留在硅片表面上。
CVD常用于各種介質和半導體材料的淀積，如二氧化硅、多晶硅、氮化硅等。PVD是指利用物理機制制備所需薄膜材料，將原子或分子由（靶）源氣相轉移到襯底表面形成薄膜，常用于金屬薄膜的制備，包括蒸發和濺射等。
CVD主要用于介質材料和半導體材料薄膜的制備，淀積速率受氣相傳輸和表面化學反應的約束。衡量薄膜特性的好壞標準在于，首先具有高純度和高密度，好的厚度均勻性，其次需要具有好的臺階覆蓋能力與對襯底材料和下層膜的附著性，需要有填充高深寬比間隙的能力。隨著集成電路特征尺寸的不斷縮小和深寬比的提高，金屬的CVD工藝成為今后發展的重點。
其他的淀積技術還包括離子鍍膜、溶液鍍膜（化學反應沉積、陽極氧化法、電鍍法等）、旋轉涂布法等等。
5.光刻和刻蝕工藝
光刻技術是涉及到曝光設備、感光材料、刻蝕設備以及其他各種工藝的綜合技術，是指通過曝光和選擇性化學腐蝕等工序?qū)⒀谀０嫔系募呻娐穲D形印制到硅片上的精密表面加工技術，電路結構則先以圖形的形式制作在叫掩模版的石英模板上。紫外光透過掩模版把圖形轉移到硅片表面的光敏薄膜上，接著進行刻蝕和離子注入。
刻蝕是指用化學、物理、或同時使用物理和化學的方法，有選擇地把沒被抗蝕劑保護的待腐蝕介質薄膜或金屬膜去除，從而實現把掩模圖形轉移到介質或金屬層上。雖然，光刻和刻蝕是兩個不同的加工工藝，但因為這兩個工藝只有連續進行，才能完成真正意義上的圖形轉移，所以在工藝線上，這兩個工藝是放在同一工序，因此有時也將這兩個工藝步驟統稱為光刻。
6.離子注入工藝
離子注入技術是在1960年代發展起來的，目前是集成電路制造中占主導地位的一種摻雜技術。大多數半導體中都需要形成一定的摻雜區。摻雜劑可以是施主(n型)或受主(p型)，對于硅最普遍的n型摻雜劑是砷、磷和銻，而最普遍的p型摻雜劑是硼。其基本原理是將雜質原子經過離化變成帶點的雜質離子，并使其在電場中加速，獲得一定的能量后，直接轟擊到半導體基片內，使之在體內形成一定的雜質分布。一般CMOS工藝流程需要6~12次離子注入。典型的離子注入工藝參數：室溫注入高溫退火，注入能量5~500KeV，劑量約10^11~10^16/cm^2，注入深度平均可達10nm~10um。與擴散相比，離子注入劑量均勻，雜質分布靈活，橫向擴散小，且工藝重復性好，但缺點為易造成晶格損傷。在超淺結、輕摻雜漏區(LDD)和絕緣層上硅技術(SOI)中均運用到離子注入工藝。
離子注入可分為直接注入法、間接注入法和多次注入法。直接注入顧名思義，離子在光刻窗口直接注入襯底，射程遠，重摻雜時采用；間接注入是通過薄膜或光刻膠注入襯底，污染少，可以精確獲得表面濃度；多次注入通過多次注入使雜質縱向分布精確可控，也可以使雜質分布為設計的形狀。

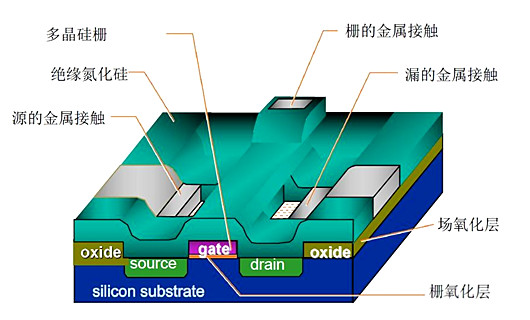

至此為止，單個MOSFET器件在工藝上已經基本成型，最外層的氮化硅起到絕緣與保護的作用。之后便是刻蝕源區、漏區與柵極對應的一部分氮化硅，露出歐姆接觸孔實現最終的電氣連接。我們通過物理氣相淀積(PVD)淀積歐姆接觸金屬層。
7.平坦化工藝
在集成電路工藝發展過程中，隨著加工層數的增加，出現了表面的臺階高度差越來越大的問題。臺階高差越大，給光刻帶來的難題之一是涂布的光刻膠厚度相差太大，光刻后的線條粗細不均。由此產生的解決方法便是平坦化技術，其目的在于把隨硅片表面起伏的介電層加以平坦化，提高后續金屬層制作的質量。傳統的平坦化技術有反刻法、BPSG回流法和SOG旋涂玻璃法。
隨著線寬的減小和集成度的不斷增加，硅片的全面平坦化勢在必行。CMP（Chemical Machine Polishing）化學機械拋光是唯一一種能夠提供硅片全面平坦化的工藝。CMP開始應用于拋光金屬鎢來制作鎢插塞及嵌入式的金屬結構，目前主要通過對金屬層間介電層的拋光，來達到硅片的全面平坦化。CMP通過硅片和拋光頭之間相對運動來實現，在硅片和拋光頭之間有磨料，表面材料與磨料發生化學反應生成相對容易去除的表層，并同時施加壓力平坦化表面，也可以選用適當?shù)哪チ虾蛼伖鈮|來拋光金屬和介質層。CMP優點是全局平坦化，改善了金屬臺階覆蓋，提供制作金屬圖形的一種方法（大馬士革法），可以不需要等離子刻蝕，而相對于干法刻蝕設備不使用危險氣體。
