開關電源的基本工作原理是通過開關管的開關動作，將輸入電壓切換為高頻脈沖信號。這個高頻脈沖信號經過變壓器或電感器的變換和濾波電路的處理，最終得到穩定的直流輸出電壓。開關電源的輸出電壓可以根據需要進行調整和穩定，以滿足不同設備的電源需求。
開關電源的主要電路是由輸入電磁干擾濾波器（EMI）、整流濾波電路、功率變換電路、PWM控制器電路、輸出整流濾波電路組成。輔助電路有輸入過欠壓保護電路、輸出過欠壓保護電路、輸出過流保護電路、輸出短路保護電路等。
開關電源可以根據不同的分類標準進行分類，以下是幾種常見的分類方式：
1.按輸入電源類型分類分為：
AC-DC開關電源：將交流電轉換為直流電。
DC-DC開關電源：將直流電轉換為另一種直流電壓。
2.按工作方式分類：
單端開關電源：只有一個開關管，適用于低功率應用。
雙端開關電源：有兩個開關管，適用于高功率應用。
3.按拓?fù)浣Y(jié)構分類：
按照拓?fù)浯笾驴煞譃?Buck （降壓）、Boost（升壓）、Buck-Boost（降壓-升壓）、Flyback（反激）、Forward（正激）、Two-Transistor Forward（雙晶體管正激）、Push-Pull(推挽)、Half Bridge(半橋)、Full Bridge (全橋)等，這些分類方式只是其中的一部分，開關電源還可以根據其他特定的要求和應用進行更詳細的分類。

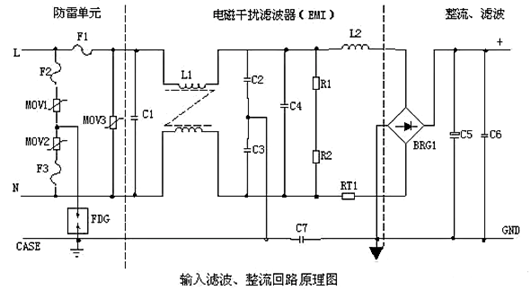

輸入電路原理圖
①防雷電路：當有雷擊，產生高壓經電網導入電源時，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 組成的電路進行保護。當加在壓敏電阻兩端的電壓超過其工作電壓時，其阻值降低，使高壓能量消耗在壓敏電阻上，若電流過大，F(xiàn)1、F2、F3 會燒毀保護后級電路。
②輸入濾波電路：C1、L1、C2、C3組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。當電源開啟瞬間，要對 C5充電，由于瞬間電流大，加RT1（熱敏電阻）就能有效的防止浪涌電流。因瞬時能量全消耗在RT1電阻上，一定時間后溫度升高后RT1阻值減?。≧T1是負溫系數元件），這時它消耗的能量非常小，后級電路可正常工作。
③整流濾波電路：交流電壓經BRG1整流后，經C5濾波后得到較為純凈的直流電壓。若C5容量變小，輸出的交流紋波將增大。

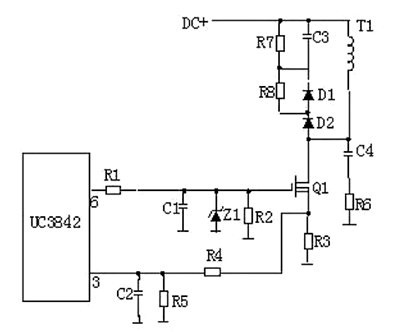

功率變換電路原理圖
R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關MOS管并接，使開關管電壓應力減少，EMI減少，不發生二次擊穿。在開關管Q1關斷時，變壓器的原邊線圈易產生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此是當前工作周波的電流限制。
當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷。R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大；R1過大，會降低開關管的開關速度。Z1通常將MOS管的GS電壓限制在18V以下，從而保護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所儲存的能量也就越多；當Q1截止時，變壓器通過D1、D2、R5、R4、C3釋放能量，同時也達到了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC根據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。C4和R6為尖峰電壓吸收回路。
正激式開關電源
正激式開關電源中結構比較復雜，但輸出功率很高，適用于100W－300W的開關電源，一般用在低壓，大電流的開關電源，應用比較廣泛。

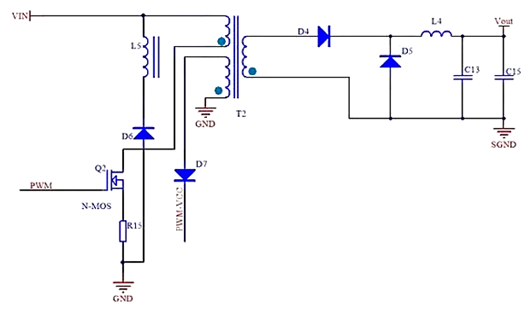

如圖所示，對于正激式開關電源具體是指當開關管接通時，輸出變壓器充當介質直接耦合磁場能量，電能與磁能相互轉化，使輸入輸出同時進行。在日常應用中也存在不足：如需要增加反電動勢繞組（防止變壓器初級線圈產生的反電動勢把開關管擊穿），次級多加1個電感進行儲能濾波，因此相比反激式開關電源而言其成本較高，而且正激式開關電源變壓器的體積要比反激式開關電源變壓器的體積大。
反激式開關電源

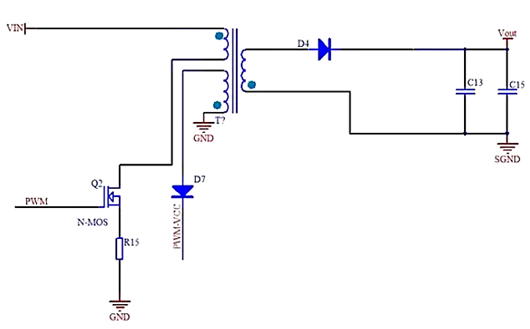

如圖所示，反激式開關電源是指使用反激高頻變壓器隔離輸入輸出回路的開關電激，它的變壓器不僅起到變換電壓傳輸能量的作用，同時還起到儲能電感的作用，因此，反激式變壓器類似于電感的設計。電路比較簡單，容易控制，反激式在5W-100W的小功率方面應用非常廣泛。
對于反激式開關電源，當開關管導通時，變壓器原邊電感電流上升，由于反激電路輸出線圈同名端相反，因此輸出二極管截止，變壓器儲存能量，負載由輸出電容進行能量供應，當開關管截止時，變壓器原邊電感感應電壓反向，此時輸出二極管導通，變壓器的能量通過二極管向負載供電，同時對電容充電。
由對比可知，正激的變壓器只有變壓功能，整體可以看成一個帶變壓器的buck電路。反激的變壓器可以看作一個帶變壓功能的電感，是一個buck-boost電路。
