過電流保護OCP(over current protection)，過流保護是指在電流過大時，通過一定的電路設計和保護機制，防止設備受到損壞。當電流超過設備所能承受的最大值時，OCP機制會啟動，切斷或限制電流供應，從而保護設備免受損壞。
OCP的作用
防止設備損壞：當電流超過設備的額定電流時，OCP會啟動，切斷電源或發出報警信號，以保護設備不受損壞。
提高安全性：在電源系統中，OCP可以防止因電流過大而引起的火災或其他安全事故。
保護供電軌：在電腦電源中，OCP通常用于保護12V供電軌，當負載達到或超過一定閾值時，OCP會介入以保護電源。
應對過載和短路：電源模塊設計有過流/短路保護電路，可以應對輸出端的過載或短路情況。過載時，輸出電壓降到0V；短路時，進入保護狀態。故障消除后，輸出自動恢復。
與過壓保護一樣，過流保護 OCP 也同等重要。 這一特性已經成為程控電源，特別是高性能測試電源的一個標準配置的性能。
實際上，在高性能電源中，還有一個電流管理的功能，就是電流限制 (Current Limiting)。過流保護和電流限制并不是彼此孤立的，在實際工作中，OCP和電流限制是配合工作的。
電流限制就是通過設定電源輸出的最大電流值， 將被測件可以輸入的最大電流限制到安全水平，保護那些對過高電流非常敏感的被測件，防止大電流造成損壞。
限流工作模式實際上也有幾種不同的方案，這取決于被測件一旦出現過載后， 在安全方面需要保護的程度。
通常情況下，一旦出現過流，電源就立刻會把電流限制在恒流。 但有些時候并不是這樣，這需要根據被測件的要求來決定。
例如，有些被測件在啟動過程中有遠超出正常工作電流的啟動電路，在短時間內，這個較大的啟動電流不會對被測件產生破壞。
如果這是立即啟動電流限制，被測件就無法正常啟動。這就需要將限流的啟動時間設定一個延遲。 在高性能電源中， 這是可以通過編程實現的。
通過將電流限制到設定最大電流值，可以對被測件提供充分的保護，使其不會在遇到過大電流時受到損壞。
當在電流限制狀態時，如果過載消失，那么電源會自動恢復到恒電壓（CV）工作狀態。不過，對于某些極易受過載影響的被測件來說，僅僅進行電流限制可能是不夠的。
在這種情況下，可以將過流保護（OCP）與電流限制結合使用。在OCP啟動后，當直流電源進入電流限制狀態時，OCP 會在指定時延后， 接管對直流電源的控制，關閉直流電源的輸出。
工程師可以通過編程控制時延。這樣， 在遇到不會對被測件造成損壞的短時間峰值電流，以及其他可接受的短時過載，OCP不會立即啟動，關閉直流電源輸出。
OCP 與過電壓保護（OVP）的相同點是，在OCP啟動而關閉電源輸出后，需要執行輸出保護清除（Output Protect Clear），以使電源復位，重新啟用其輸出。
不同點是，OCP 可以啟動和關閉， 默認設置通常是關閉；而 OVP 通常始終是啟用的，不能關閉。
典型的OCP事件：

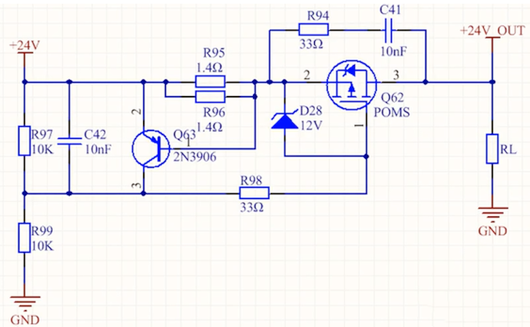

簡易過流保護電路
允許的最大電流，由并聯電阻R96和R95決定(電阻并聯，可以增大承載功率)，此電路中最大電流為1A。計算方法:三極管導通時的鉗位電壓為0.7V，0.7V/0.72=1A
