肖特基二極管續流作用,工作原理-KIA MOS管

肖特基二極管的特點

1.低正向?qū)▔航担盒ぬ鼗O管由于其金屬側（阱結）的高導電率，可以更快地吸收和輸送電荷，從而具有更低的正向?qū)妷航?。這一特性使得肖特基二極管在導通時能夠減少能量的損耗，提高電路的效率。

2.快速開關特性：肖特基二極管具有快速的開關特性，能夠更快地響應信號變化。這意味著在需要快速切換電流方向的電路中，肖特基二極管能夠更有效地控制電流，減少因開關延遲引起的信號失真。

3.反向恢復時間短：雖然肖特基二極管本身并不直接具有“反向恢復時間”這一概念（因?yàn)榉聪蚧謴?fù)時間通常與少數載流子的存儲效應相關，而肖特基二極管的結構并不涉及少數載流子），但其結電容相對較小，使得在電流方向切換時，電容的充放電過程較快，從而間接地實現了較短的“反向恢復”效果。

續流作用的重要性

1.保護元件：在電路中，當電感、繼電器等儲能元件斷電時，會產生反向電動勢。如果不加以處理，這個反向電動勢可能會擊穿或損壞電路中的其他元件。肖特基二極管通過其續流作用，可以將這個反向電動勢以電流的形式消耗掉，從而保護電路中的其他元件不受損害。

2.提高電路穩定性：肖特基二極管的續流作用可以延長電流的導通時間，減少因二極管開關時間引起的信號波動和失真。這對于提高電路的穩定性和可靠性具有重要意義。

3.降低功耗和熱量：在正向?qū)顟B(tài)下，肖特基二極管的低正向?qū)▔航狄馕吨俚哪芰繐p耗和更少的熱量產生。這對于提高電路的整體效率和延長元件的使用壽命都是有益的。

肖特基二極管續流作用

肖特基二極管的續流作用是指在導通狀態下，能夠通過反向偏置電壓的作用，使得二極管處于導通狀態而不需要外部施加正向電壓。

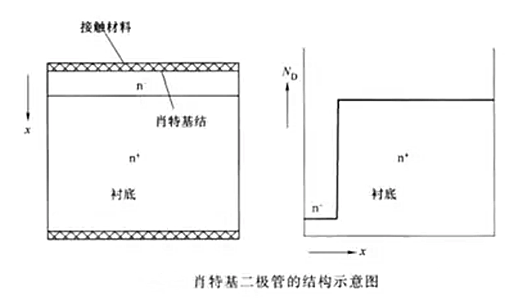

肖特基二極管的續流作用主要依賴于其特殊的內部結構和工作原理，包括肖特擦除層和阻礙區的作用。在反向偏置狀態下，肖特擦除層的金屬-半導體界面上的勢壘會阻擋電子從N區進入金屬區，起到阻擋反向漏電流的作用。

當施加正向偏置電壓時，金屬-半導體界面上的勢壘減弱，形成了導流通道，二極管處于導通狀態。通過這種工作原理，肖特基二極管可以實現快速開關和低反向漏電流的特性。

為什么要用肖特基二極管續流？

肖特基二極管導通電壓更低

使用肖特基二極管肯定損耗是更小的，溫度更低，這樣整個開關電源效率也更高。

二極管在導通到截止切換時，電流有一個向下的脈沖，峰值可以達到-1.2A，這個是反向電流。

也就是說，二極管存在反向?qū)ǖ臅r(shí)間，并不能在電壓反向時馬上截止。

肖特基二極管速度更快，反向恢復時間更小

這是因?yàn)樾ぬ鼗O管存在結電容，這個結電容大概是200pF左右，比硅二極管要大（硅一般是20pF左右，這里的數值僅供參考，不同二極管不同），電容電壓發生變化，自然會有充放電發生，就形成了電流。
