運放振鈴現象

振鈴現象是一種高頻波動，主要表現為電路或系統中的振蕩和失真。運放振鈴現象是指在運算放大電路中，輸出信號在特定條件下產生的周期性振蕩現象。這種振蕩通常具有多個諧波分量，并且具有一定的振幅和頻率。

振鈴產生的原因

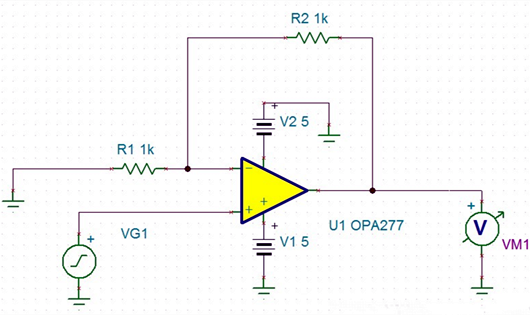

如下圖所示：為一個同相比例放大電路，信號源頻率為10K,幅值1V的方波。運放采用雙電源供電。

從PCB板的寄生參數出發去分析它產生的原因。運放振鈴產的原因就是由于反向輸入端的寄生電容與反饋電阻構成了一個低通濾波器，低通濾波器會導致相位滯后。運算放大器同相端與反相端的電壓差值放大無窮大倍，然而放大倍數又不可能無窮大，這就得益于輸出端的反饋回路。當輸出電壓過大時，反饋到反相端的電壓也會變大，進而輸出端電壓減小，當輸出端電壓過小時，反饋到反相端的電壓就變小，進而使輸出端的電壓增大，這樣的一個過程如此往復形成一個動態平衡，保持輸出端電壓穩定。

但是當反饋回路出現了延遲，會出現什么情況呢？那就是輸出端的電壓已經到達預定電壓值了，可是由于反饋回路上的延遲，運放認為輸出端的電壓還沒增加到達預定電壓，還在繼續增大輸出電壓，當運放反應過來之后又發現輸出電壓過大，又開始減小輸出電壓，當輸出端的電壓已經減小到達預定電壓值了，同樣由于延遲的存在，運放認為輸出端的電壓還沒減小到預定電壓，當運放反應過來時輸出電壓又低于預定電壓了，然后又開始增大輸出電壓。循環往復，這就產生了振鈴。

振鈴產生案例

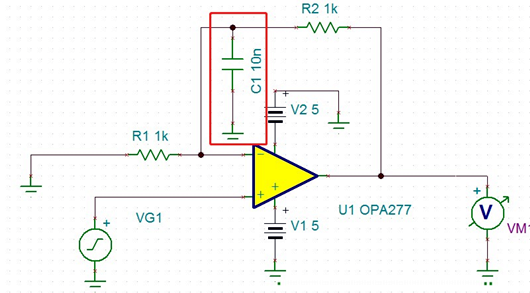

如下圖所示：紅色圈住的部分為人為加入的反相端寄生電容10nF,其他參數不變。

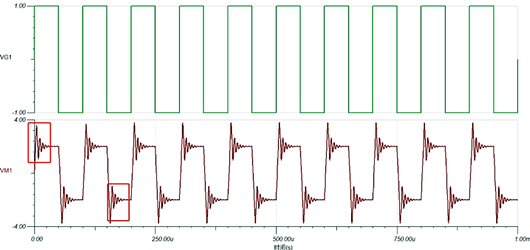

參數設置完畢，輸出波形如下圖所示：

振鈴產生的原因包括：

1. 相位裕度不足

原因：相位裕度是指輸入到輸出之間的相位差。如果運算放大電路的相位裕度不足，可能引起正反饋路徑中的信號增益和相位關系失衡，導致振鈴。

解決方法：增加相位裕度，通過合適的相位校準或穩相網絡確保系統穩定。

2. 負載容量過大

原因：負載容量過大會使電路的頻率響應出現變化，影響系統的穩定性，易引發振鈴。

解決方法：優化負載設計，減小負載電容，提高電路的帶寬和穩定性。

3. 不恰當?shù)念l率補償

原因：頻率補償不當會導致電路的頻率響應不穩定，產生振鈴現象。

解決方法：合理設計頻率補償電路，選擇合適的補償元件和參數。

4. 輸入信號幅度過大

原因：輸入信號幅度過大會超出運算放大器的線性范圍，導致非線性失真和振鈴。

解決方法：限制輸入信號幅度，增加可調節的偏置電壓等手段調整輸入信號。
