mos管的傳輸特性,傳輸特性曲線介紹-KIA MOS管
信息來源:本站 日期:2024-11-06
MOS管(場效應晶體管)主要有兩種類型:增強型和耗盡型。增強型MOS管在Ugs電壓為零時,ids=0,即管子完全截止,沒有漏電流;而耗盡型MOS管在Ugs電壓為零時,ids≠0,即管子不完全截止,有漏電流。
增強型和耗盡型MOS管的特性差異
增強型MOS管在Ugs電壓為零時,ids=0,即管子完全截止,沒有漏電流。這種類型的MOS管在關閉狀態下能夠完全阻斷電流,適用于需要完全關閉的電路中。相比之下,耗盡型MOS管在Ugs電壓為零時,ids≠0,即管子不完全截止,有漏電流。這種類型的MOS管在關閉狀態下仍有微小的電流流動,適用于需要持續微小電流的電路中。
MOS管的開啟電壓、直流輸入電阻和漏源擊穿電壓等特性
開啟電壓(VT):使得源極S和漏極D之間開始形成導電溝道所需的柵極電壓。標準的N溝道MOS管的開啟電壓約為3~6V,通過工藝改進可以使VT值降到2~3V。
直流輸入電阻(RGS):在柵源極之間加的電壓與柵極電流之比。MOS管的RGS可以很容易地超過1010Ω。
漏源擊穿電壓(BVDS):在VGS=0(增強型)的條件下,在增加漏源電壓過程中使ID開始劇增時的VDS。這個參數決定了MOS管能夠承受的最大漏源電壓,超過此電壓可能會導致器件損壞。
增強型NMOS管輸入輸出特性曲線

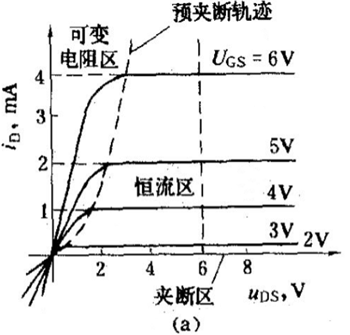

輸出特性曲線
開啟電壓 -> Ugs(th)
預夾斷軌跡 -> Ugd=Ugs(th)=Ugs-Uds -> Uds = Ugs - Ugs(th)
1、夾斷區: Ugs < Ugs(th),此時ld = 0
2、可變電阻區: Ugs>=Ugs(th),Uds <(Ugs - Ugs(th)),此時ld隨Uds的增大而增大
3、恒流區: Ugs>=Ugs(th),Uds >= (Ugs - Ugs(th)),此時ld大小僅僅取決于Ugs

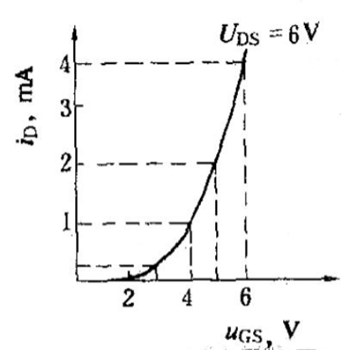

輸入特性曲線
Ugs < Ugs(th)時,ld = 0
Ugs > Ugs(th)時,Uds為一常量時,Ugs越大,ld越大

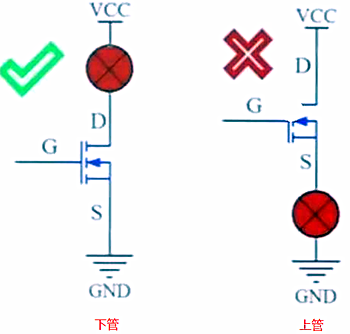

增強型NMOS管應用說明
實際應用時,NMOS管常作低端驅動(下管)與開關使用,此時,MOS管工作在夾斷區與可變電阻區。
夾斷區, ld=0,此時,功率P=ld * Uds=0
可變電阻區,Uds相對很小,功率P=ld*Uds相對也很小
增強型PMOS管輸入輸出特性曲線

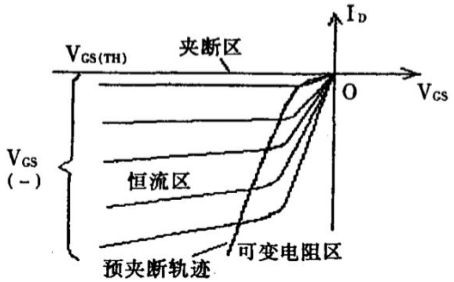

輸出特性曲線
開啟電壓: Ugs(th),為負壓
預夾斷軌跡: Ugd=Ugs(th)=Ugs-Uds -> Uds = Ugs - Ugs(th)
1、夾斷區: lUgs| < lUgs(th)|,此時 ld = 0
2、可變電阻區:|Ugs >= |Ugs(th)|,|Udsl < (Ugs - Ugs(th),此時ld隨Uds的增大而增大
3、恒流區: |Ugs| >= lUgs(th),|Udsl > = (Ugs - Ugs(th)),此時ld大小僅僅取決于Ugs
輸入特性曲線
lUgsl < |Ugs(th)|時,ld = 0
lUgsl > |Ugs(th)|時,Uds為一常量時,|Ugs|越大,ld越大

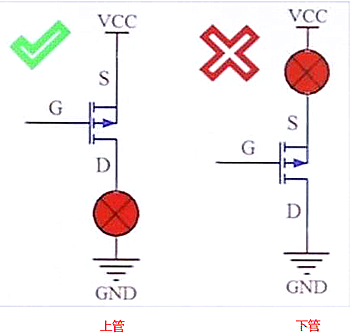

增強型PMOS管應用說明
實際應用時,PMOS管常作高端驅動與開關使用,此時,PMOS管工作在夾斷區與可變電阻區。
夾斷區,ld=0,此時,功率P=ld * Uds = 0
可變電阻區,Uds相對很小,功率P=ld*Uds相對也很小。
