24v開關電源原理電路圖分享-KIA MOS管
信息來源：本站 日期：2024-11-08
首先由市電整流濾波電路，然后是PWM脈沖產生電路、逆變功率開關電路、開關變壓器二次整流電路、最后是穩壓和過載保護電路。
電路工作原理：

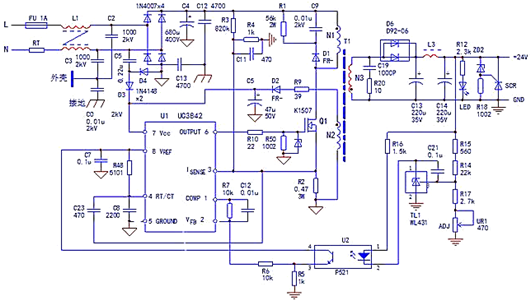

這個電路是以UC3842芯片構成的逆變和整流電路。市交流電經共模濾波器L1引入，能抑制高頻干擾，交流電壓經橋堆整流，然后電容C4濾波后成為280V左右的脈動電壓，再進入由振蕩芯片U1和開關管Q1，以及開關變壓器T1及其它元件組成的逆變電路中。
振蕩電路圖中開關變壓器N1僥組Q1的漏源極，以及電阻R2作為電源工作電流回路；啟動電路由D3，D4和C5組成，它們提供“瞬間”啟動電流，D2吸收反向電壓，電路起振后，由N2，D2，C5整流濾波電路，提供U1芯片的供電電壓。
其中U1的4腳外接定時元件R48、C8和U1芯片本身，也構成了振蕩電路的一部分。
電容式啟動電路優點：當過載或短路故障發生時，電路能處于穩定的停振保護狀態，不會出現現間歇振蕩現象：因為工作電流檢測從電阻R2上取得，當故障狀態引起工作過流異常增大時，U1的6腳輸出PWM脈沖占空比減小，N1自供電繞組的感應電路也隨之降低；
當U1的7腳供電電壓低于10V時，電路停振，負載電壓為0，這是過流（過載或短路）引發U1內部欠電壓保護電路動作導致的輸出中止；工作電流異常增大時，R2上的電壓降大于1V時，內部鎖存器動作，電路停振，這是由過流引發U1內部過流保護動作導致輸出中止。
穩壓電路開關變壓器的N3繞組，D6和C13和等元件組成的24V電源。然后就是基準電壓源TL1，光耦U2等這些元件組成了穩壓控制電路。其中U1芯片以及1、2腳的外圍元件R7，C12，也是穩壓電路的一部分。
TL1、U1組成了外部誤差放大器，將輸出24V的電壓變化反饋回U1的反饋電壓信號輸入端，只要24V輸出電壓上升，U1的2腳電壓也上升，1腳電壓就下降，輸出PWM脈沖占空比下降，輸出電路就會回落。當輸出電壓異常上升時，U1的1腳下降為1V時，內部保護電路動作，電路停振。
保護電路U1芯片本身和它3腳的外圍電路構成過流保護電路。N1上的R1，C9和D1構成了開關管的反向電壓吸收保護電路，以提供Q1截止時的反向電流通路，保障Q1的工作安全。
24V的輸出側有由單向晶閘管SCR，R18，ZD2組成的過壓保護電路，當穩壓電路異常而引起輸出電壓異常時，穩壓二極管ZD2的瞬間擊穿給SCR提供觸發電流，SCR的導通形成一個信號，使得U1內部保護電路產生過流保護動作，電路處于停振狀態。
電源輸出電路（負載回路)N3次級繞組及后面的整流濾波電路就是電源輸出電路，如D6等任一元件擊穿或漏電故障發生，即形成同負載電路過載、短路一樣的結果，引發電路處于停振狀態。
UC3842是一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出，能直接驅動雙極型的功率管或場效應管。
