全橋驅動和半橋驅動工作原理,區別-KIA MOS管

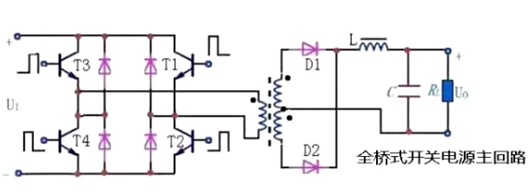

全橋驅動的工作原理

全橋驅動由四個功率開關組成，通常采用兩個H橋（上、下各兩個）的結構。每個橋臂都有一個開關，上下對稱地連接到電機的兩相繞組。

全橋驅動的工作原理是基于功率開關的交替導通和截止，通過控制上下橋臂的開關狀態來實現電機的正反轉和調速。

當需要電機正轉時，上橋臂的某個開關導通，下橋臂的對應開關也導通；

當需要電機反轉時，則切換上下橋臂的開關狀態；

通過改變左右橋臂的開關導通時間可以調節電機的轉速。

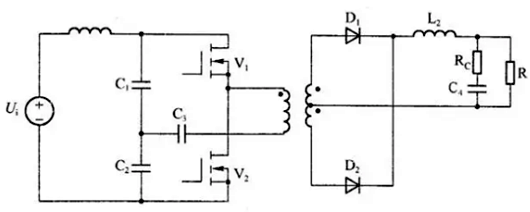

半橋驅動的工作原理

半橋驅動由兩個功率半導體開關組成，分別稱為上橋臂和下橋臂。

半橋驅動的工作原理基于兩個功率開關的交替導通和截止，通過控制信號的調節，上橋臂和下橋臂交替開啟和關閉，從而控制負載的電流流向和大小。

在電機控制中，通過調節PWM信號的占空比可以控制電機的轉速和轉向。

全橋驅動和半橋驅動特點,區別

半橋驅動

半橋驅動是最簡單的無刷電機驅動之一，通常用于單極性電源。它由兩個功率開關組成，分別連接到電機的兩個相。

特點：

只能提供正向電流，不能反向。

適用于單電源驅動，例如電池供電的應用。

工作原理：

控制兩個功率開關的通斷狀態，從而控制電流流向，驅動電機旋轉。

全橋驅動

全橋驅動包含四個功率開關，可以提供正向和反向電流，因此適用于雙電源電機驅動。

特點：

提供正向和反向電流，可以改變電機的旋轉方向。

適用于雙電源供電，例如交流電源或者雙電池供電的應用。

工作原理：

控制四個功率開關的通斷狀態，可以實現正向和反向電流的流動，從而改變電機的旋轉方向。

應用：全橋驅動適用于需要高效率和大電流的應用場景，如電動汽車的電機控制；而半橋驅動則適用于功率較低的應用，如電源變換器。

優缺點：全橋驅動的優點包括控制靈活、電源利用率高、適用于高效率和大電流的應用；缺點是成本較高，需要更多的功率開關元件和控制電路。
