運算放大器電壓跟隨器電路圖,原理詳解-KIA MOS管
信息來源：本站 日期：2025-04-02
電壓跟隨器不會放大或反相輸入信號，而是在兩個電路之間提供隔離。輸入阻抗很高，而輸出阻抗很低，避免了電路內的任何負載效應。當輸出直接連接回輸入之一時，緩沖器的總增益為+1且Vout = Vin。注意的是輸出的電壓與輸入電壓幅值相同。
什么是電壓跟隨器？
電壓跟隨器（也稱為單位增益放大器、緩沖放大器和隔離放大器）是一種電壓增益為 1 的運算放大器電路。這意味著運算放大器不會對信號進行任何放大。

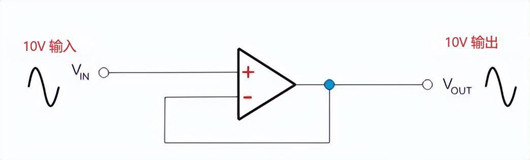

之所以稱為電壓跟隨器，是因?yàn)檩敵鲭妷褐苯痈S輸入電壓，即輸出電壓與輸入電壓相同。因此，例如，如果 10V 作為輸入進入運算放大器，則 10V 作為輸出。電壓跟隨器充當緩沖器，不對信號提供放大或衰減，具體的如下圖所示：

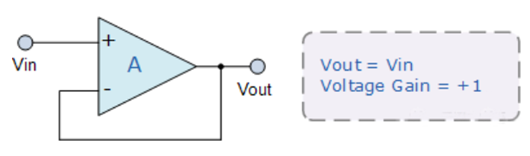

電壓跟隨器原理圖
根據歐姆定律：
當電阻增加時，從電源汲取的電流會減少。如果電流饋入高阻抗負載，則功率不受影響。
通過以下示例來理解電壓跟隨器的原理。首先，考慮一個低阻抗負載的電路，電源正在為其供電，如下圖所示。在這里，由于歐姆定律所解釋的低電阻負載，負載會消耗大量電流。因此，從電源獲取大量電力。這導致電源中的高干擾。

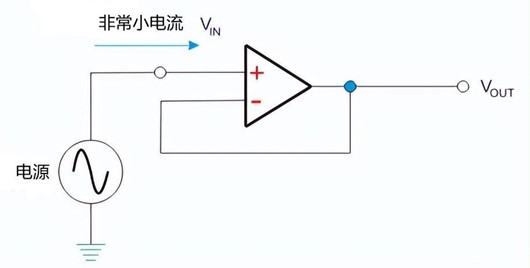

接下來，考慮給予電壓跟隨器相同的功率。由于其非常高的輸入阻抗，該電路僅消耗非常少量的電流。由于缺少反饋電阻，電路的輸出將與輸入相同。
