雙向電平轉換電路工作原理-KIA MOS管


雙向電平轉換電路

雙向電平轉換電路的核心組件是NMOS和上拉電阻。雙向電平轉換電路通過NMOS的導通與截止實現不同電壓域信號的雙向傳輸,利用寄生二極管和上拉電阻完成電平匹配。


NMOS管電平轉換電路

雙向電平轉換電路

原理分析:

1、當S(即TXD_1V8)輸出高電平時,MOS管Q4的Vgs=0,MOS管關閉,D(即UART1_RXD)被電阻R42上拉到3.3V;


2、當S(即TXD_1V8)輸出低電平時,MOS管Q4的Vgs=1.8V,大于導通電壓閾值,MOS管導通,Net2通過MOS管被拉低到低電平;


3、當D(即UART1_RXD)輸出高電平時,MOS管Q4的Vgs不變,MOS管維持關閉狀態,S(即TXD_1V8)被電阻R37上拉到1.8V;


4、當D(即UART1_RXD)輸出低電平時,MOS管Q4不導通,MOS管先經過體二極管把S(即TXD_1V8)拉低到低電平,此時Vgs≈1.8V,MOS管導通,進一步拉低S(即TXD_1V8)的電壓。


注意事項:

1、高電壓>低電壓–0.7V,否則在D→S傳輸高電平時會出現問題,即Vs=Vd+0.7,此時的Vs

2、需要注意MOS管的Vgs導通電壓,一般涉及到1.8V的電路需要注意器件選型;

3、PMOS管只能實現單向的電平轉換,不能雙向。


NMOS雙向電路特點:

由于雙向NMOS電路的電導電阻較大,適用于低頻信號電平轉換,并且價格低廉。NMOS雙向電路設計的制造成本較低,因此價格相對較低。導通后壓降比小于三極管。因此在一些需對電壓要求高的應用場景中,NMOS電路更適合。正反雙向?qū)?,相?dāng)于機械開關。雙向NMOS電路可以實現相當于機械開關的正反雙向電導,因此在一些需要頻繁切換的應用場景中,雙向NMOS電路也具有優勢。


雙向電平轉換電路工作原理

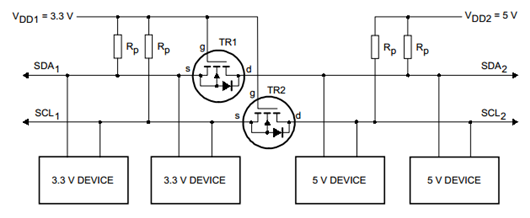

I2C雙向電平轉換電路,在I2C主從設備對接時,需要考慮主從設備的電平情況,常規的主要有3種:5V,3.3V,1.8V。如果電平相同,比如都是3.3V,那么可以直接對接。如果電平不同,一個高電平是3.3V ,另外一個是1.8V,那么就需要接入其它的器件來做一下電平轉換,通常是接入NMOS管。

雙向電平轉換電路

工作原理:

當總線上沒有數據發送時,兩邊都沒有主動去拉低總線,因此MOS管也不導通,都因?yàn)楦髯缘纳侠娮璐嬖?,左邊為高電?.3V,右邊為高電平5V。


當左邊需要發送數據1到右邊時,即SDA1/SCL1為高電平3.3V,MOS管的Vgs=0,不導通,右邊因?yàn)樯侠娮璧拇嬖冢琒DA2/SCL2電平保持為5V。即可看作左邊正常將數據1發送到右邊。


當左邊需要發送數據0到右邊時,即SDA1/SCL1為低電平0V,Vgs=3.3V,MOS管導通,右邊電壓就跟左邊電平一樣了,SDA2/SCL2為低電平0V。即可看作左邊正常將數據0發送到右邊。


當右邊需要發送數據1到左邊時,即SDA2/SCL2為高電平5V,左邊SDA1/SCL1因?yàn)闆]有主動拉低總線,所以MOS管不導通,左邊保持上拉電平3.3V。即可看作右邊將數據1正常發送到左邊。


當右邊需要發送數據0到左邊時 ,即SDA2/SCL2為低電平0V時,因?yàn)镸OS管體二極管的存在,體二極管導通,MOS管的S極被拉低,Vgs接近3.3V,MOS管導通,進一步導致左邊和右邊電平一樣,為0V。即可看作右邊正常將數據0發送到左邊。


由上可知,不論I2C的主設備(Master)接在上面電路的左邊(低壓電源)還是右邊(高壓電壓),都是能夠正常通信的。


注意事項:

MOS管的S極要接到低電源那邊,不能接反。

MOS管的導通電壓需要注意。MOS管導通電壓門限(Vgsth里面的最大值)需要小于低電源電壓。
