MOS管的經典應用：同步降壓轉換器，與傳統的Buck轉換器相比，具有更高的效率。這是因?yàn)樗褂昧艘粋€(gè)額外的MOSFET來代替續流二極管，這樣可以減少由于二極管正向壓降導致的能量損耗。
同步降壓轉換器是通過MOSFET的快速切換，將輸入的高電壓轉換為低電壓輸出，同時提高轉換效率和降低功耗。同步Buck轉換器常用于需要將電池電壓轉換到較低電壓的場合，在高電流應用中，這種設計尤其有效，因?yàn)樗軌蝻@著提高整體效率。
同步降壓轉換器的原理是通過高邊和低邊MOSFET的交替導通，將輸入高壓轉換為穩定低壓輸出，其效率優勢源于用低導通電阻的MOSFET替代傳統二極管。

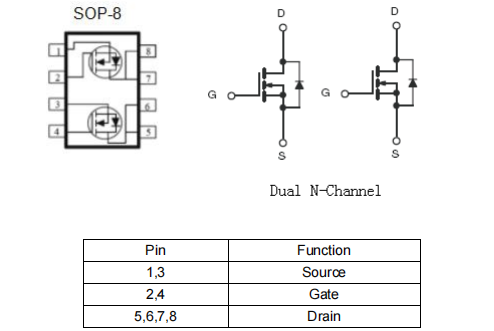

KNE4603A2是高單元密度溝槽雙N溝道MOSFET，漏源擊穿電壓30V，漏極電流7A；低導通電阻RDS(開啟) 16mΩ，超低柵極電荷，為大多數同步降壓轉換器應用提供優異的RDSON和柵極電荷，減少損耗、提高效率；Cdv/dt效應下降效果極佳，符合RoHs、綠色環保；封裝形式：SOP-8。

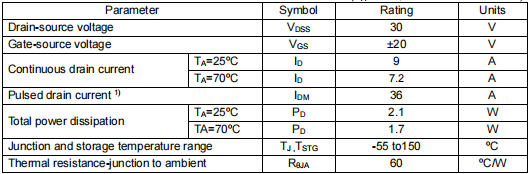

漏源電壓：30V
漏極電流：7A
柵源電壓：±20V
脈沖漏電流：36A
最大功耗：2.1W

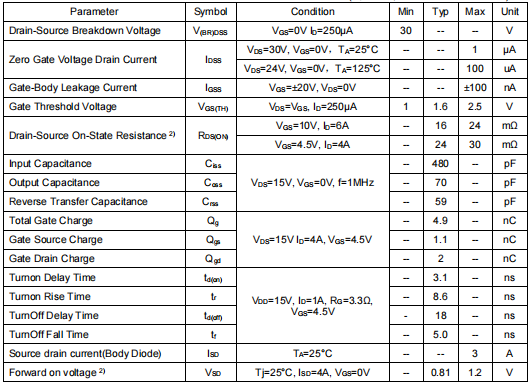

閾值電壓：1.6V
總柵極電荷：4.9nC
輸入電容：480PF
輸出電容：70PF
反向傳輸電容：59PF
開通延遲時間：3.1nS
關斷延遲時間：18nS
上升時間：8.6ns
下降時間：5ns
