有刷控制器原理,電動車控制器接線圖-KIA MOS管

有刷控制器原理,接線圖

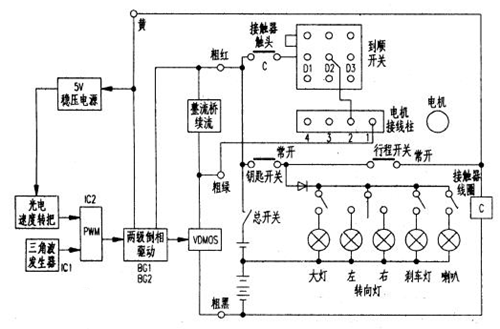

電路原理方框圖及接線圖如圖所示。

電路特點：

（1）頻率低，約150Hz，因而續流二極管采用了普通整流橋；

（2）沒有欠壓和過流保護；

（3）采用了簡單的門電路作三角波發生器；

（4）采用5只大功率VDMOS并聯，并且采用了簡單均衡電路；

（5）速度轉把是自制的光電速度把。

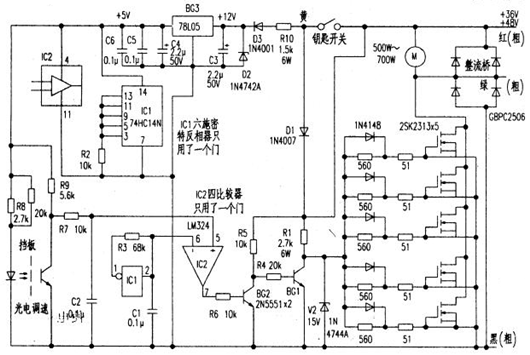

該控制器有36V、48V、60V多種規格，主要區別在功率管部分，電路如下。

如此簡明的控制器，主要損壞元件就是功率管。損壞的原因主要是串激電機碳刷接觸不良，高壓擊穿功率管；還有堵轉造成的過流和過熱。

注意事項

無論更換原配套、還是換用其他品牌的有刷控制器，首先要搞清控制器的幾條基本連線：電源正、負線，兩條電機接線，三條速度轉把接線，剎車把接線，鑰匙接線。儀表接線等。進一步判斷霍爾速度轉把三條接線，具體到哪一條是+5V、地和速度信號，剎車把接線是斷開有效還是短路有效等。

修理有刷控制器，首先要根據現象粗略估計損壞部位，排除控制器外部接觸不良等低級故障。例如：飛車現象可能是VDMOS擊穿，也可能是霍爾速度轉把的接地端懸空；加電不轉可能是控制器故障，也可能是外部連線燒斷或接觸不良，特別是剎車開關、鑰匙、電池等部位；加載無力可能是電流取樣電阻脫焊，也可能是電機問題等。確實認定是控制器內部故障，再打開檢查維修。

要認清控制器內部關鍵器件，有些器件外形一樣，例如TO-220封裝的VDMOS、三端穩壓器78xx、續流二極管等。生產廠商為保密往往把元器件的印刷標示打磨掉了，給維修增加了麻煩。小功率控制器，可根據連線部位等特征來認定，例如：續流二極管兩端和電機兩條線是并聯關系，用萬用表測一下就清楚了；VDMOS和三端穩壓器78xx雖然都有一端接地，但VDMOS一端接電機，穩壓器78xx則不接電機。集成塊也可以從腳數和連線部位等特征來區分，例如：TL494是16腳的。LM324和LM339是14腳的，LM393和LM358是8腳的；雖然LM324和LM339都是14腳的，但是供電腳不同，LM324供電端是④腳，而接地端是⑾腳。LM339供電端是③腳。接地端是⑿。

接有直徑1mm長度大約1cm的鎳銅絲或康銅絲的電阻，一般是電流取樣電阻，一端接VDMOS的源極S，一端接電池負極（粗黑），康銅絲兩端受熱很易造成焊錫脫落?？赡茉斐奢p載正常、重載無力等故障。

根據原理圖可以進一步沿信號通路分析，有刷控制器核心部位就是PWM。它前面的輸入信號，一路是三角波發生器的三角波，一路是霍爾速度轉把的速度信號。PWM的驅動信號加到VDMOS柵極。
