817c光耦參數,817C引腳圖和參數-KIA MOS管


PC817光耦合器

光耦817通過光信號實現輸入和輸出之間的電氣隔離。光耦817內部包含一個發光二極管(LED)和一個光電晶體管,當LED發光時,光電晶體管會感應到光信號并導通,從而實現信號的傳遞。

PC817 光耦合器體積小,采用多種封裝。它可以直接連接到任何低壓直流設備或微控制器。輸入電壓從光耦合器的每一側都會產生相同的效果,它只會將信號傳輸?shù)浇邮掌?,然后接收器?huì)將邏輯信號作為輸出。

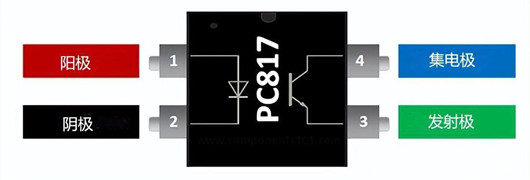

817c光耦參數,引腳圖

817c光耦參數

輸入電壓:DC0.3V~1.4V

輸入電流:最大50mA

輸出電壓:最大35V

輸出電流:最大50mA

隔離電壓:5kV

工作溫度:-55℃~110℃

電流傳輸比(CTR):200%~400%

線性工作區域:1~5mA(最佳工作區間)

開關頻率:2mA時可達80kHz

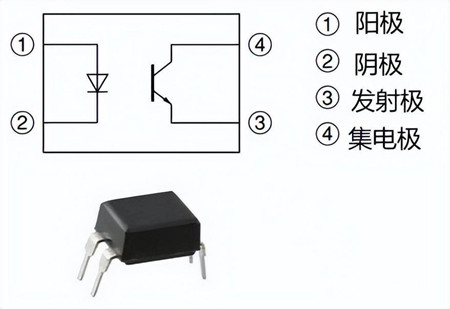

817C引腳圖

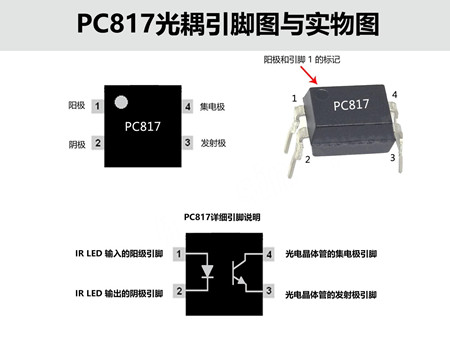

817c光耦參數,引腳圖

紅外 LED 輸入:

引腳 1:陽極 (+) 引腳,將邏輯信號輸入到內部 IR。

引腳 2 :陰極 (-) 引腳,與電路和電源連接到公共地。

光電晶體管輸出:

引腳 3 :發射極引腳,通過電路和電源建立公共地。

引腳 4:集電極引腳,在接收到 IR 信號時傳輸邏輯輸出。

PC817光耦特點

它采用 DIP 和 SMT 兩種封裝提供 4 引腳。

該設備具有電氣隔離的內部保護形式。保護是針對輸入和輸出的。它可以保護高達 5KV 的電隔離。

光耦合器可以與帶有高壓器件的外部電阻一起使用,以與低壓器件一起工作。

光耦合器可以與任何具有內部接口的設備一起使用,例如 TTL 設備、微控制器,甚至可以使用帶有一些內部電阻的高直流電壓。

光耦合器 PC817 帶有內部反向電流保護。

由于 IR 的單向電流特性,PC817 可保護 IR 免受任何反向電流的影響。

817c光耦參數,引腳圖
