開關穩壓電路圖,電路原理詳解-KIA MOS管
信息來源：本站 日期：2025-07-30
開關穩壓電路用于將不穩定的輸入電壓轉換為穩定的輸出電壓。它通過周期性地開關和關閉電路中的開關元件（通常是晶體管或功率MOSFET），以調整電壓和電流，以維持所需的輸出電壓。
開關穩壓器通過脈沖寬度調制（PWM）控制技術，實現高效的電壓調整和電源管理。在固定頻率的穩壓器中，通過調整開關電壓的脈沖寬度（即占空比），可以對輸出電壓進行控制。占空比是指在開關周期內高電平時間與整個周期時間之比。通過調節占空比，可以改變輸出電壓的大小。當占空比增加時，輸出電壓增加；當占空比減小時，輸出電壓減小。
低功耗開關穩壓器電路圖
圖為小功率開關穩壓器電路。該電路可以從 9V 電源提供 5V 的輸出電壓。該電路的效率為80%，輸出能力為50mA。該電路設有短路保護。

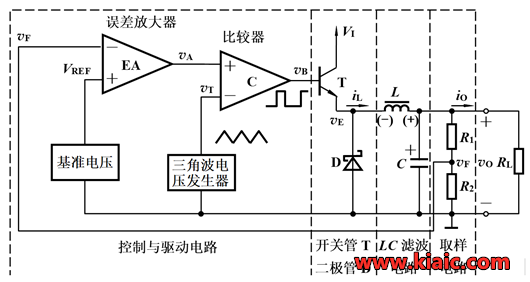

串聯(降壓)型開關穩壓電路
串聯型開關穩壓電路如圖，它和串聯反饋式穩壓電路相比，主電路增加了二極管D（一般選用開關性能好的肖特基二極管）和LC組成的高頻整流濾波電路以及產生固定頻率的三角波電壓VT發生器、比較器C、基準電壓VREF和誤差放大器EA組成的控制與驅動電路。
