三端穩壓管7805接線圖

電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 &TImes;&TImes; 系列和負電壓輸出的79&TImes;&TImes;系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子像是普通的三極管，TO- 220 的標準封裝，也有9013樣子的TO-92封裝。

用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少，電路內部還有過流、過熱及調整管的保護電路，使用起來可靠、方便，而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓，如7806表示輸出電壓為正6V，7909表示輸出電壓為負9V。

因為三端固定集成穩壓電路的使用方便，電子制作中經常采用。

7805是我們最常用到的穩壓芯片了，他的使用方便，用很簡單的電路即可以輸入一個直流穩壓電源，他的輸出電壓恰好為5v，剛好是51系列單片機運行所需的電壓，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差別，用的最多的還是lm7805，下面我簡單的介紹一下他的3個引腳以及用它來構成的穩壓電路。

其中1接整流器輸出的+電壓，2為公共地（也就是負極），3就是我們需要的正5V輸出電壓了，下面介紹一個簡單的7805電路。

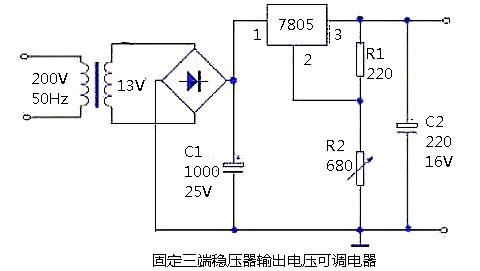

上圖中，變壓器、整流橋?qū)?20V交流變換成13V直流。R1用220Ω，R2用680Ω的這個是用來調節輸出電壓的。輸出電壓公式Uo≈Uxx（1+R2/R1），此穩壓電路可在5～12V穩壓范圍內實現輸出電壓連續可調節。此三端集成穩壓集成電路lm7805最大輸入電壓為35V，輸入輸出差需保持2V以上，這樣該電路中因為穩壓器的直流輸入電壓是正14V，故該穩壓電路的最大輸出電壓為正12V。此電路的精度一般可達到0.04以上，用lm7805就能滿足一般需求了。

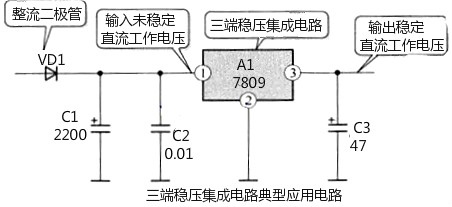

下圖所示是三端穩壓集成電路典型應用電路。A1是三端穩壓集成電路，它接在整流、濾波電路之后，輸入A1的是未穩定的直流工作電壓，輸出的是經過穩定的直流工作電壓。

二、三端穩壓集成電路引腳分析

1、腳是集成電路的直流電壓輸入引腳，從整流、濾波電路輸出的未穩定直流電壓從這一引腳輸入到A1內電路中。

2、腳是接地引腳，在典型應用電路中接地，如果需要進行直流輸出電壓的調整時，該引腳不直接接地。

3、腳是穩定直流電壓輸出引腳，其輸出的直流電壓加到負載電路中。

三、電路中各電子元器件的作用

1、電路中的C1為濾波電容，其容量比較大。

2、C2是高頻濾波電容，用來克服C1的感抗特性。

3、C3是三端集成穩壓電路輸出端濾波電容，一般容量較小。
