場效應管管腳圖-解析場管應管的腳圖測量方法圖解-KIA MOS管
信息來源：本站 日期：2018-06-15
方法一

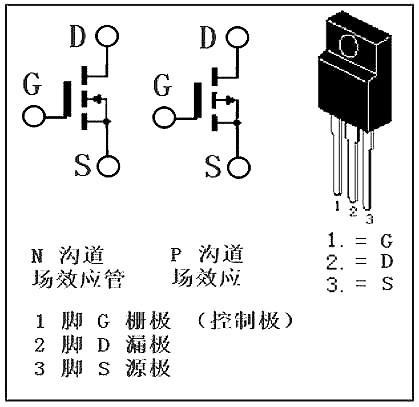

將指針式萬用表撥至“RX1K”檔，并電調零。場效應管帶字的一面朝著自己，從左到右依次為：G（柵極），D（漏極），S（源極）。將黑表筆接在D極，紅表筆接在S極上，此時，萬用表指針應不動；然后再對換表筆，再測，此時，萬用表指針應向右擺動。用指針萬用表測，G極，與其余兩個極之間，無論是兩個表筆怎樣對調測，萬用表指針均應不動。
方法二
將數字萬用表撥至“二極管”檔，也就是，蜂鳴器檔。黑表筆接D極，紅表筆接S極，此時，應顯示一個數值，一般情況下為400多Ω到500Ω多之間。然后，再對換表筆，應無顯示，為“1”。然后，黑表筆接D極，紅表筆先去觸碰一下G極，然后紅表筆再接到S極上，此時，會發現顯示的數值與原來相比，變小了許多，一般為100多Ω到幾十Ω之間。這說明，此場效應管已被觸發導通了。在這個時候，黑表筆接S極，紅表筆接D極，會發現，有數值顯示了。這說明，此場效應管是完好的。
如果所測的結果與上述兩種方法均不符，則這個場效應管就是壞的。一般情況下，D極和S極擊穿的比較常見。用數字萬用表的“二極管”檔測，會聽到蜂鳴器的響聲。
以上兩種方法，幾乎適用于任何型號的場效應管。 G極與D極和S極無論怎樣測量都是不通的。。用指針萬用表打到X10K檔或X1K檔可以觸發場效應管，讓它工作。方法是：黑表筆接G極，紅表筆接S極，然后紅表筆不動，黑表筆接D極，你會發現場效應管開通了，就是有很小的阻值了，說明管子在正常工作了。。然后黑表筆接S極，紅表筆接G極，再次用黑表筆接D極，紅表筆接S極，你會發現場效應管關斷了（不工作了）。 也就是G極控制D極與S極的導通與關斷。給G極加正電壓，D與S開通，加反電壓是關斷。
你說S極與D極有阻值。那是因?yàn)檫@D極和S極上加了一個二極管，所以會有一個二極管特性。
有些場效應管沒有加二極管，所以S極與D極沒有二極管特性。無窮大是正常的。
如果加了二極管的 你量不出有二極管特性，那么這個場效應管壞了。
