場效應管電路圖符號-場效應管的符號識圖及電路圖參數-KIA MOS管

信息來源:本站 日期:2018-06-27

分享到:

場效應管電路圖符號識圖

場效應管英文縮寫:FET(Field-effect transistor),簡稱為場效應管,是一種高輸入阻抗的電壓控制型半導體。場效應管也是一種晶體三極管,也有三個極,分別叫源極S,柵極G,漏極D。

場效應管電路圖符號

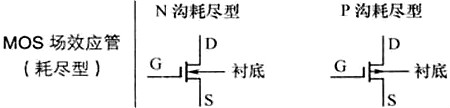

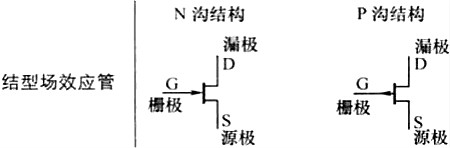

場效應管電路圖符號,在電路圖中它常用

場效應管電路圖符號

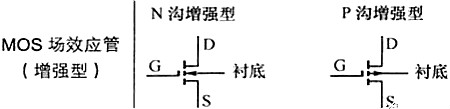

表示,關于它的構造原理由于比較抽象,由于根據使用的場合要求不同做出來的種類繁多,特性也都不盡相同;我們?cè)趍pn中常用的一般是作為電源供電的電控之開關使用,所以需要通過電流比較大,所以是使用的比較特殊的一種制造方法做出來了增強型 的場效應管(MOS型),它的電路圖符號:



場效應管電路圖符號


場效應管電路圖符號仔細看看你會發現,這兩個圖似乎有差別,對了,這實際上是兩種不同的增強型場效應管,第一個那個叫N溝道增強型場效應管,第二個那個叫P溝道增強型場效應管,它們的的作用是剛好相反的。前面說過,場效應管是用電控制的開關,那么我們就先講一下怎么使用它來當開關的,從圖中我們可以看到它也像三極管一樣有三個腳,這三個腳分別叫做柵極(G)、源極(S)和漏極(D),mpn中的貼片元件示意圖是這個樣子:

場效應管電路圖符號

1腳就是柵極,這個柵極就是控制極,在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通,N溝道的,在柵極加上電壓2腳和3腳就通電了,去掉電壓就關斷了,而P溝道的剛好相反,在柵極加上電壓就關斷(高電位),去掉電壓(低電位)就相通了!


場效應管電路圖符號參數


Cds---漏-源電容

Cdu---漏-襯底電容

Cgd---柵-源電容

Cgs---漏-源電容

Ciss---柵短路共源輸入電容

Coss---柵短路共源輸出電容

Crss---柵短路共源反向傳輸電容

D---占空比(占空系數,外電路參數) di/dt---電流上升率(外電路參數) dv/dt---電壓上升率(外電路參數) ID---漏極電流(直流)

IDM---漏極脈沖電流

ID(on)---通態漏極電流

IDQ---靜態漏極電流(射頻功率管) IDS---漏源電流

IDSM---最大漏源電流

IDSS---柵-源短路時,漏極電流

IDS(sat)---溝道飽和電流(漏源飽和電流) IG---柵極電流(直流)

IGF---正向柵電流

IGR---反向柵電流

IGDO---源極開路時,截止柵電流

IGSO---漏極開路時,截止柵電流

IGM---柵極脈沖電流

IGP---柵極峰值電流

IF---二極管正向電流

IGSS---漏極短路時截止柵電流

IDSS1---對管第一管漏源飽和電流

IDSS2---對管第二管漏源飽和電流

Iu---襯底電流

Ipr---電流脈沖峰值(外電路參數) gfs---正向跨導

Gp---功率增益

Gps---共源極中和高頻功率增益

GpG---共柵極中和高頻功率增益

GPD---共漏極中和高頻功率增益

ggd---柵漏電導

gds---漏源電導

K---失調電壓溫度系數

Ku---傳輸系數

L---負載電感(外電路參數)

rDS(on)---漏源通態電阻

rDS(of)---漏源斷態電阻

rGD---柵漏電阻

rGS---柵源電阻

Rg---柵極外接電阻(外電路參數) RL---負載電阻(外電路參數)

R(th)jc---結殼熱阻

R(th)ja---結環熱阻

PD---漏極耗散功率

PDM---漏極最大允許耗散功率

PIN--輸入功率

POUT---輸出功率

PPK---脈沖功率峰值(外電路參數) to(on)---開通延遲時間

td(off)---關斷延遲時間

ti---上升時間

ton---開通時間

toff---關斷時間

tf---下降時間

trr---反向恢復時間

Tj---結溫

Tjm---最大允許結溫

Ta---環境溫度

Tc---管殼溫度

Tstg---貯成溫度

VDS---漏源電壓(直流)

VGS---柵源電壓(直流)

VGSF--正向柵源電壓(直流)

VGSR---反向柵源電壓(直流)

VDD---漏極(直流)電源電壓(外電路參數) VGG---柵極(直流)電源電壓(外電路參數) Vss---源極(直流)電源電壓(外電路參數) VGS(th)---開啟電壓或閥電壓

V(BR)DSS---漏源擊穿電壓

V(BR)GSS---漏源短路時柵源擊穿電壓 VDS(on)---漏源通態電壓

VDS(sat)---漏源飽和電壓

VGD---柵漏電壓(直流)

Vsu---源襯底電壓(直流)

VDu---漏襯底電壓(直流)

VGu---柵襯底電壓(直流)

Zo---驅動源內阻

η---漏極效率(射頻功率管)

Vn---噪聲電壓

aID---漏極電流溫度系數

ards---漏源電阻溫度系數
