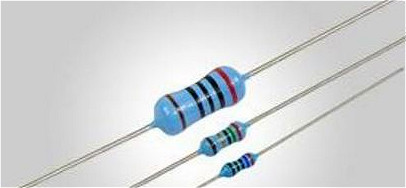

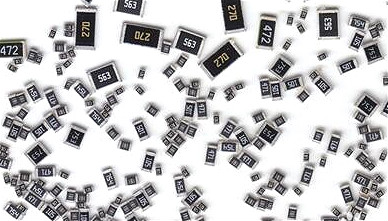

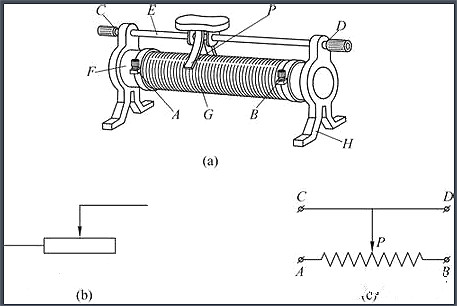

電阻公式有哪些？本文主要是介紹電阻公式與電阻的一些基礎知識。電阻，是一個限流元件，將電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。
端電壓與電流有確定函數關系，體現電能轉化為其他形式能力的二端器件，用字母R來表示，單位為歐姆Ω。實際器件如燈泡，電熱絲，電阻器等均可表示為電阻器元件。
電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。
電阻由電阻體、骨架和引出端三部分構成（實芯電阻器的電阻體與骨架合二為一），而決定阻值的只是電阻體。對于截面均勻的電阻體，電阻值為：
式中ρ為電阻材料的電阻率（歐·厘米）；L為電阻體的長度（厘米）；A為電阻體的截面積（平方厘米）。
薄膜電阻體的厚度d很小，難于測準,且ρ又隨厚度而變化，故把視為與薄膜材料有關的常數，稱為膜電阻。實際上它就是正方形薄膜的阻值，故又稱方阻(歐/方)。對于均勻薄膜：
式中W為薄膜的寬度（厘米）。通常Rs應在一有限范圍內，Rs太大會影響電阻器性能的穩定。因此圓柱形電阻體以刻槽方法，平面形電阻體用刻蝕迂回圖形的方法來擴大其阻值范圍，并進行阻值微調。
伏安特性是用圖形曲線來表示電阻端部電壓和電流的關系，當電壓電流成比例時（特性為直線），稱為線性電阻，否則稱為非線性電阻。
參數與特性表征電阻特性的主要參數有標稱阻值及其允許偏差、額定功率、負荷特性、電阻溫度系數等。
電阻公式計算如下：
（1）R=ρL/S (其中，ρ表示電阻的電阻率，是由其本身性質決定，L表示電阻的長度，S表示電阻的橫截面積)
（2）定義式：R=U/I。其中R為電阻,單位為:歐姆 ρ為導體材料的電阻率,單位為:歐.米 L為導體的長度,單位為:米 S為導體的橫截面積,單位為:平方米。
（3）串聯電路中的總電阻：R=R1+R2+R3+……+Rn 。串聯電路中總電阻等于各部分電路電阻之和。
（4）并聯電路中的總電阻：1/R=1/R1+1/R2+……+1/Rn 。并聯電路:并聯的各支路電壓相等，干路電流等于各個支路和。
（5）通過電功率求電阻：R=U2/P；R=P/I2。
P=I^2*R，是在電流一定（或相同）的前提下得出的，當電阻增大時，要保持電流不變，就要升高電壓。所以，電阻越大，功率就越大。即："正比."
P=U^2/R，是在電壓一定（或相同）的前提下得出的，當電阻增大時，保持電壓不變，電流就必然減小，功率也就減小。所以，電阻越大，功率越小，即“反比”。
（6）電阻是描述導體導電性能的物理量，用R表示。電阻由導體兩端的電壓U與通過導體的電流I的比值來定義，即R=U/I。所以，當導體兩端的電壓一定時，電阻愈大，通過的電流就愈小; 反之，電阻愈小，通過的電流就愈大。因此，電阻的大小可以用來衡量導體對電流阻礙作用的強弱，即導電性能的好壞。電阻的量值與導體的材料、形狀、體積以及周圍環境等因素有關。
不同導體的電阻按其性質的不同還可分為兩種類型。一類稱為線性電阻或歐姆電阻，滿足歐姆定律; 另一類稱為非線性電阻，不滿足歐姆定律。
電阻的倒數1/R稱為電導，也是描述導體導電性能的物理量，用G表示。電阻的單位在國際單位制中是歐姆(Ω)，簡稱歐。而電導的國際單位制(SI)單位是西門子(S)，簡稱西。電阻還常用kΩ和MΩ作單位，它們之間的關系是：
1MΩ=1000kΩ=1000000Ω

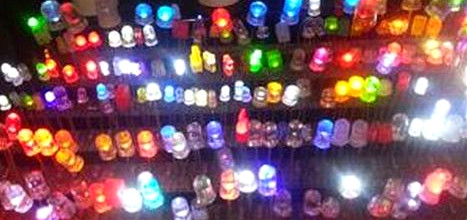

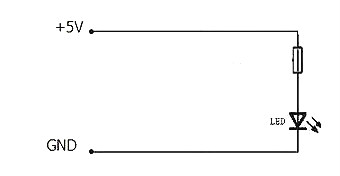

發光二極管電路限流電阻的計算方法詳解：
（1）首先確定二極管點亮?xí)r的消耗掉的電壓大約是1.6V~1.7V
（2）二極管正常情況下能承受的電流為3mA~10mA
（3）假設輸入為5V電壓，二極管上電壓取1.7V
（4）電阻最大為（5-1.7）/3=1.1K
（5）電阻最小為（5-1.7）/10=330歐姆
（6）電阻的取值應該是330~1100之間
（7）如果電阻太小二極管會過亮容易燒壞，如果電阻過大二極管亮度太暗，也會導致現象不明顯，影響結果。
