靜態分析場效應管的放大電路-KIA MOS管
信息來源：本站 日期：2021-10-09
根據偏置電路形式，場效應管放大電路的直流通路分為自給偏壓電路和分壓式偏置電路。
自給偏壓電路
用N溝道結型場效應管組成的自給偏壓電路如圖所示。
自給偏壓原理：在正常工作范圍內，場效應管的柵極幾乎不取電流，IG= 0，所以，UG = 0，當有IS = ID流過RS時，
必然會產生一個電壓Us＝IsRs＝IdRs，從而有：
UGS = UG- US= - IDRS
依靠場效應管自身的電流ID 產生了柵極所需的負偏壓，故稱為自給偏壓。
為了減小RS對放大倍數的影響，在RS 兩端并聯了一個旁路電容 Cs。
估算靜態工作點，由圖所示電路的直流通路可得：
UGS = UG- US= - IDRSGS0223
UDS = ED - ID（RS + Rd） GS0224
結型場效應管的轉移特性可近似表示為：
中IDSS為飽和漏電流，VP為夾斷電壓。
聯立求解GS0223～GS0225各式，便可求得靜態工作點Q（ID，UGS，UDS）。
分壓式偏置電路
由于參數IDSS ，VP 等與溫度有關，因此，場效應管放大電路也要設法穩定靜態工作點。
實際上，自給偏壓電路就具有一定的穩定Q點的能力。
例如：溫度升高使ID增加時，US也隨之增加，從而使UGS 更負，反過來又抑制了ID的增大。
但如果對溫度穩定性要求更高時，單純靠增大RS來穩定Q點，勢必會導致Au下降，甚至產生嚴重的非線性失真。

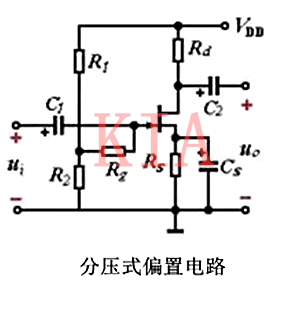

圖所示的分壓式偏置電路，通過R1與R2分壓，給柵極一個固定的IE電壓，這樣就可以把RS選的比較大，而Q點又不致于過低。
圖中Rg的主要作用是增大輸入電阻，進一步減小柵極電流。
對分壓式偏置電路，在確定靜悉工作點時，同樣可用圖解法和計算法。與自給偏壓電路不同之處是UG≠0。只需將柵源回路直流負載線方程改為：
