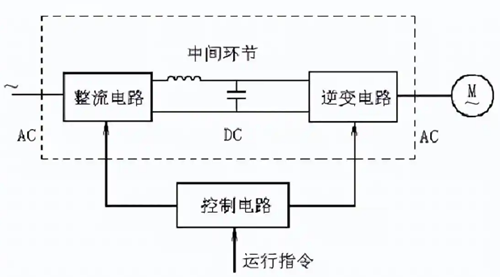

變頻器的結構原理是交-直-交變換系統，通過整流、濾波、逆變?nèi)蟓h(huán)節實現變頻控制。
調速用變頻器構成：主電路、控制電路、保護電路
工作原理：
1.整流階段
三相橋式整流電路將50Hz工頻交流電轉換為脈動直流電。
輸出直流電壓與輸入交流電壓幅值相關（380V交流輸入對應約540V直流）。
2.中間濾波階段
大容量鋁電解電容器組消除電壓波動（電壓型變頻器）。
電感元件抑制電流突變（電流型變頻器）。
制動單元處理再生能量。
3.逆變階段
IGBT功率器件執行高頻開關（通常10kHz以上）。
采用脈寬調制（PWM)技術生成模擬正弦波。
通過調節脈沖寬度和頻率實現電機轉速控制。
變頻器的逆變?cè)硎峭ㄟ^脈寬調制（PWM）技術控制開關器件通斷時序，將直流電轉換為頻率和電壓可調的交流電。
變頻器將直流電轉變?yōu)榻涣麟姷倪@個過程叫“逆變”。
1.將直流變成交流

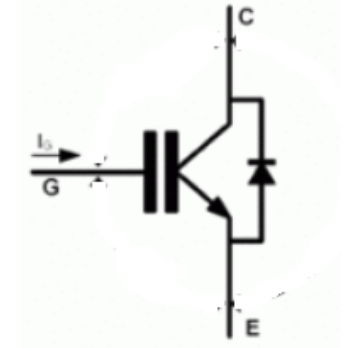

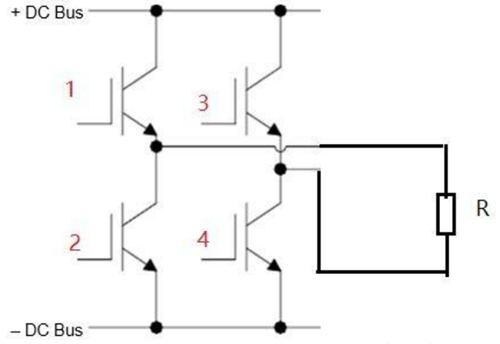

單相逆變?cè)韴D，圖中的1，2，3，4是IGBT，只要在它的“柵極G”上加上信號，就可以執行“開”的動作，即CE之間導通。如果把這個信號拿走，它就可以執行“關”的動作，即CE之間關斷。
在上半周內，如果讓信號將1和4的IGBT開通，但2和3的IGBT關閉，那么母線上的電壓就會通過負載R，從正極指向負極，實現了R上有一個向下的電流通過。
在接下來的下半周，讓信號將1和4的IGBT關閉，同時信號將2和3的IGBT開通，那么R上就會有向上的電流通過。

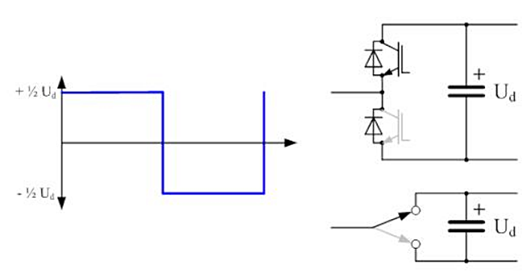

這樣就實現在了電流的“交流”變換。上面的演示可以看出，R上的電壓是一個“方波”。這個電壓是不可以驅動普通的“感應”電機的。要能驅動電機，就得把這個“方波”電壓，變成“正弦”電壓。
2.將方波變成“正弦”波
如果在一個“半周期”內，通過技術將這個“方波”變成半個周期（0-π)的“正弦”波，就完成了全部“逆變”的工作了。
這是通過一個“PWM”(pulse width modulation脈沖寬度調制) 的技術來實現的。
就是利用三角波（載波），然后把正弦波（信號波，調制波）調制到這個載波上面。經過這么一調制，就可以得到一個寬窄有規律的方波信號。這個過程就是叫PWM。
