7306MOS管,7306場效應管參數引腳圖,SOP-8封裝-KIA MOS管
信息來源:本站 日期:2024-05-17
KNE7306A是高電池密度密集的MOSFET,為大多數同步降壓轉換器應用提供優秀的RDSON和柵極電荷。KNE7306A滿足RoHs和綠色產品的要求。
7306場效應管采用先進的高電池密度溝槽技術,漏源擊穿電壓60V,漏極電流22A,RDS(ON)= 5.5mΩ(典型值)@VGS =10V,表現出卓越的導通能力,超低柵極電荷,在工作時能夠更加高效,優良的Cdv/dt效應下降,提升整體性能,封裝形式:SOP-8,散熱效果良好,使用安裝方便,適用于各種應用場景。

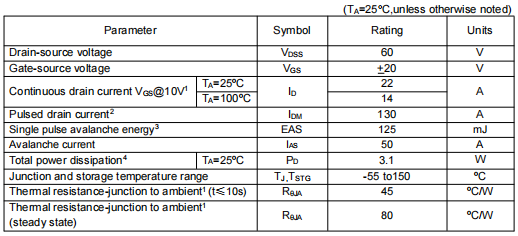

漏源電壓:60V
漏極電流:22A
漏源通態電阻(RDS(on)):5.5mΩ
柵源電壓:±20V
脈沖漏電流:130A
雪崩能量單脈沖:125MJ
總功耗:3.1W

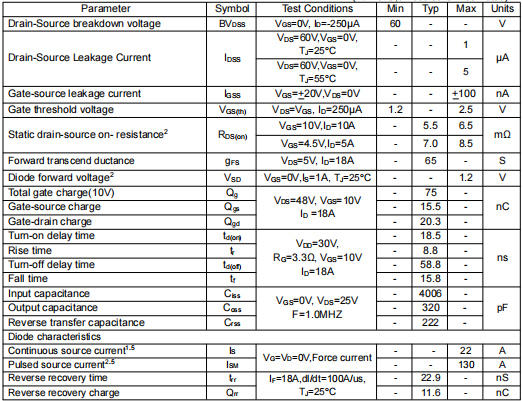

總柵極電荷:75nC
輸入電容:4006PF
輸出電容:320PF
開通延遲時間:18.5nS
關斷延遲時間:58.5nS
上升時間:8.8ns
下降時間:15.8ns
