恒流源電路,三極管恒流源電路分享-KIA MOS管
信息來源：本站 日期：2025-01-20

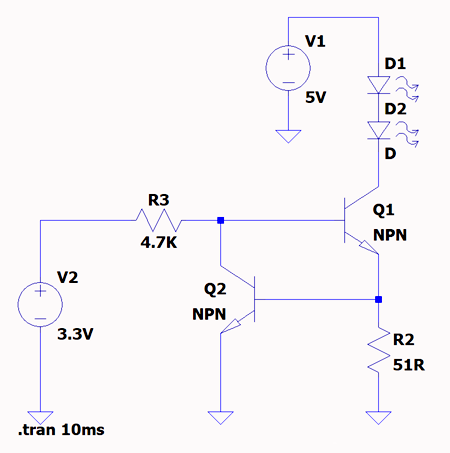

典型的兩個三極管恒流源電路，兩個NPN型三極管組成。
工作原理：
當電壓源是0V時，三極管Q1和Q2不導通，發光二極管D1不亮。
當電壓源是3.3V時，三極管Q1和Q2會導通，發光二極管D1亮。
導通的Q1和Q2是處于放大區的。
假設Q2處于飽和區時，Q1的基極被拉低，Q1不導通，即Q2也不導通。
假設Q1處于飽和區時，電壓源是5V，D1導通電壓2V，即R2上的電壓達到3V，那Q2就會把Q1的基極拉低，Q1也就不導通。
恒流原理：
1、當發光二極管D1的電流增大時，流過R2的電流也會增大，則Q2的基極電壓增大，就會拉低Q2的Vce電壓，即Q1的基極電壓減小，R2的電流也就減小，起到負反饋?zhàn)饔?，直到電路平衡為止?/span>
2、當發光二極管D1的電流減小時，流過R2的電流也會減小，則Q2的基極電壓減小，則Q2的Vce電壓增大，即Q1的基極電壓增大，R2的電流也就增大，即發光二極管D1電流增大，直到電路平衡為止。
則流過負載D1的電流，既不會增大也不會減小，是一個恒定值。該恒定電流值等于Q2的基極電壓處于R2，即0.7/51=13.7mA。

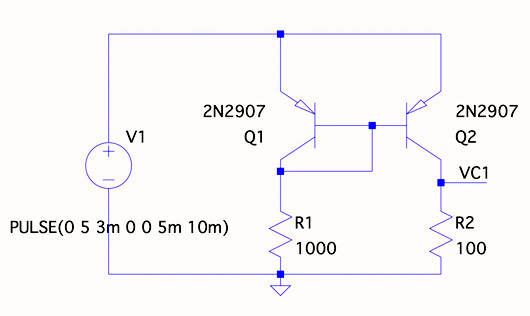

PNP三極管做的恒流源：
R1給Q1提供電流路徑，此時Q1的電流通過R1流向GND，Q1和Q2共用一個偏置電流，又因?yàn)镼1的Vbe和Q2的Vbe是相同的所以流過R1的電流等于流過R2的電流。

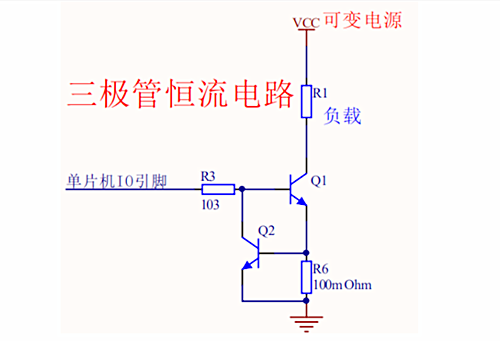

利用Q2三極管的基極導通電壓為0.6~0.7V的特性來實現。當三極管Q2導通時，三極管Q1的基極電壓被拉低，導致三極管Q1截止，因此負載R1不能工作。當Q2三極管導通時，Q1三極管截止，因此負載R1沒有工作。負載R1流過的電流等于R6電阻的電流，而R6電阻的電流等于R6電阻兩端的0.6~0.7V電壓除以R6電阻阻值（固定不變）。因此，即使R1負載的電源端VCC電壓是可變的，流過R1負載的電流也能保持恒定不變，達到恒流的電路效果。
