升壓器電路12v升220v電路圖分享-KIA MOS管
信息來源：本站 日期：2025-05-13

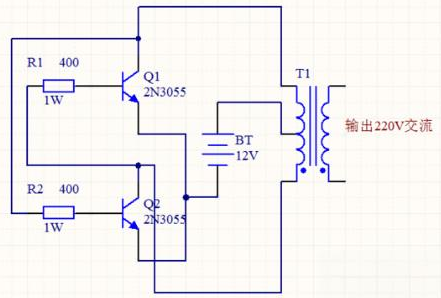

電路采用了功率較大的三極管2N3055，而電阻只用了兩個，且最好電阻的功率選大一點，這樣電路的輸出功率也會相應地增加，上圖中用的是1W的400歐姆電阻，如果沒有1W的也沒關系，現在用到的最多的是1/4W的電阻，只要選擇四個電阻并聯大約是400Ω就可以了。

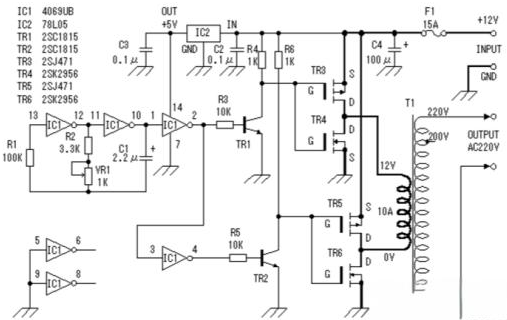

電路圖中展示了一種由MOS場效應管和普通電源變壓器構成的逆變器。其輸出功率的大小，主要受到MOS場效應管和電源變壓器功率的影響。通過合理選擇這些元件，可以實現所需的升壓效果。
電路圖展示了如何將12V直流電壓升壓至220V交流電壓的過程。其中，關鍵的一步是選用合適的變壓器，如一個100W機床控制變壓器。在操作時，需要將變壓器的鐵芯拆開，并拆下次級線圈，記錄其匝數，以便后續計算每伏所需的線圈匝數。
接著，使用漆包線重新繞制次級線圈，先繞制一個22V的主線圈，并在中間設置抽頭。之后，再用更細的漆包線繞制兩個4V的反饋線圈，并注意在線圈之間使用牛皮紙進行絕緣。完成線圈繞制后，將鐵芯插入，并將兩個4V次級線圈與主線圈相連，需確保連接方向正確。

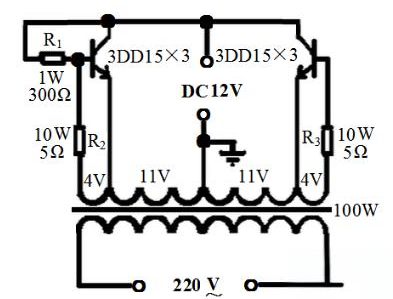

在電路中，與4V線圈串聯的兩個電阻R2、R3可用電阻絲制作，其阻值可根據輸出功率的大小進行選擇，通常為幾歐姆。同時，為了穩定電流，可接入一個1W300Ω的偏流電阻，盡管不接此電阻電路也能工作，但為了保證管子的參數一致和電路的穩定振蕩，建議最好接上。
關于三極管的選擇，每邊可使用三只3DD15并聯，共計六只管子。在電路連接完成后，應進行檢查以確保無誤。隨后，可以通電進行調試。首先接上蓄電池和負載（如一個100W的白熾燈），打開開關后，燈泡應能正常發光。若不能正常發光，可適當減小基極的電阻直至燈泡正常發光。接著，可以嘗試接上彩電進行測試，若彩電不能正常啟動，同樣需要調整基極電阻。經過上述調整后，電路即可正常工作。
