RC正弦波振蕩器的組成,工作原理詳解-KIA MOS管
信息來源：本站 日期：2025-05-15
RC振蕩器利用電阻和電容元件的相移特性來產生振蕩。當信號通過RC網絡時，電容器的電流超前電壓90°，而電阻的電壓和電流是同相位的。通過串聯多個RC級，可以在輸出和輸入之間產生180°的相位差，從而形成正反饋，驅動振蕩。
RC正弦波振蕩器的組成部分
1.放大器：RC正弦波振蕩器需要一個放大器來放大信號。通常使用運算放大器，如LM124或LM324等。
2.反饋網絡：反饋網絡是RC振蕩器的核心部分，通常由多個RC級組成。每個RC級提供一個相位偏移，多個RC級串聯在一起可以產生所需的180°相移，從而實現振蕩。
3.選頻網絡：選頻網絡用于選擇振蕩器的頻率。在RC振蕩器中，選頻網絡通常由電阻和電容組成，它們決定了振蕩器的頻率特性。
4.穩幅環節：為了保持振蕩的穩定，RC振蕩器還需要一個穩幅環節，以防止振幅過大或過小，從而確保振蕩的持續和穩定。
RC 振蕩器的工作原理是利用 RC 網絡（如下圖所示）提供響應信號所需的相移的電路。
RC 振蕩器具有出色的頻率穩定性，可以為各種負載產生純正弦波。

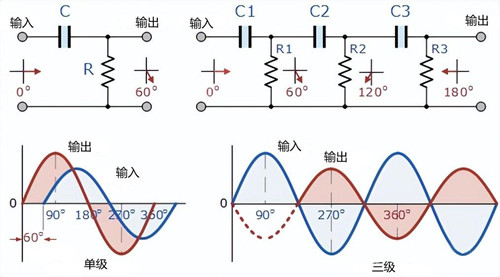

下圖左邊的電路顯示了單個電阻電容網絡，其輸出電壓“超前”輸入電壓某個角度小于 90°。
在純或理想的單極 RC 網絡中，它將產生恰好為 90 °的最大相移，但由于振蕩需要 180 °的相移，因此在RC 振蕩器設計中必須使用至少兩個單極網絡。
然而，實際上每個 RC 級很難獲得準確的 90 °相移，因此我們必須使用更多級聯的 RC 級來獲得振蕩頻率所需的值。
電路中的實際相移量取決于電阻 (R) 和電容 (C) 的值，在選定的振蕩頻率下，相位角 ( φ ) 如下公式所示。
2、RC 相位角
其中： X C是電容的容抗，R 是電阻的阻值，而?是頻率。
在上面的簡單示例中，已選擇R和C的值，以便在所需頻率下，輸出電壓領先輸入電壓約 60 °的角度，然后每個連續 RC 部分之間的相位角再增加 60 °，從而在輸入和輸出之間產生 180 ° (3 x 60 ° )的相位差，如下面的矢量圖所示。

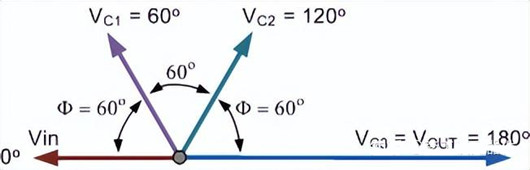

3、矢量圖
通過將三個這樣的 RC 網絡（如上圖右側）串聯在一起，我們可以在所選頻率下在電路中產生 180 °的總相移，這形成了“RC 振蕩器”的基礎，也稱為相移振蕩器，因為相角在通過電路的每個階段都移動了一定量。
相移發生在各個 RC 級之間的相位差中。運算放大器電路采用四路 IC 封裝，例如，LM124 或 LM324 等，因此四個 RC 級 也可用于在所需的振蕩頻率下產生所需的 180 °相移。
在使用雙極晶體管或反相運算放大器配置的放大器電路中，它會在其輸入和輸出之間產生 180 °的相移。

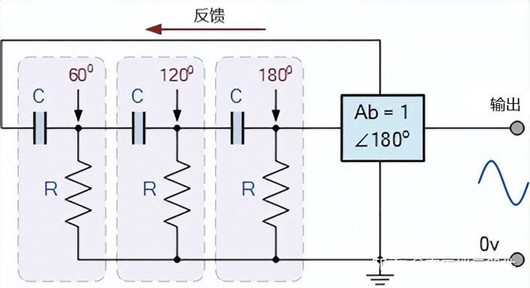

如果三級 RC 相移網絡作為反饋網絡連接在放大器電路的輸出和輸入之間，則產生所需再生反饋的總相移為：3 x 60 °+ 180 °= 360 ° = 0 °。如下圖所示。
三個 RC 級級聯在一起以獲得穩定振蕩頻率所需的斜率。當每級相移為-60°時，反饋回路相移為-180 °。這發生在jω = 2pi? = 1/1.732RC為 ( tan 60 °= 1.732 ) 時。
然后，要在 RC 振蕩器電路中實現所需的相移，就要使用多個 RC 相移網絡。
