LED照明電路原理

LED照明電路是一種將電能轉換為光能的電路，使用LED（發光二極管）作為光源。LED由一個PN結組成，當電流通過時，電子和空穴在PN結區域復合，釋放出能量并發出光子。這個過程是高度量子化的，因此LED能夠發出特定波長和顏色的光。

LED照明電路通常包括電源部分、驅動電路和控制電路三個部分。電源部分用于提供穩定的電源電壓或電流，一般可以使用開關電源或直流電源來提供。驅動電路用于將電源電壓或電流轉化為適合LED正常工作的電壓或電流，LED一般需要驅動電流在20mA左右，因此驅動電路可以通過電阻、電流源、電流控制芯片等器件來實現?？刂齐娐酚糜谡{(diào)節LED的亮度或色溫等參數，可以通過PWM調節電流或電壓的大小來控制LED的亮度，也可以通過單片機或控制芯片來實現更復雜的調光效果。

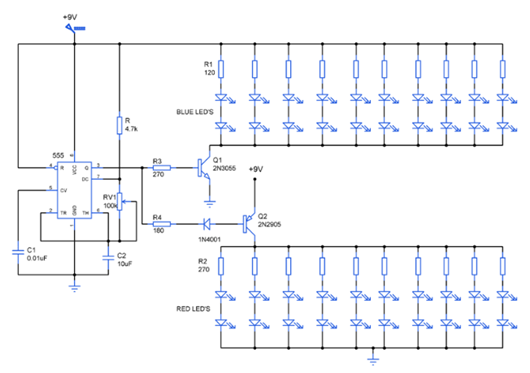

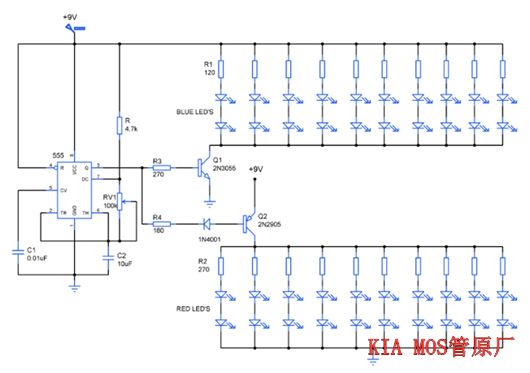

IC555 LED照明電路圖

該電路的工作從IC555開始，它被連接為一個發出方波作為輸出的無穩態多諧振蕩器。

555IC的輸出頻率取決于RC值R、RV1和C2，改變這些值將導致輸出頻率發生變化。這可以通過改變可變電阻器RV1的電阻值來完成。

LED照明電路,原理

555 IC 的輸出將比供電電壓低 1.7v，并且還提供約 200mA 的電流。該電流源不足以容納 40 個 LED，這就是晶體管開關在該電路中發揮作用的地方。

NPN 晶體管 2N3055 用于打開第 I 組藍色 LED，而 PNP 晶體管 2N2905 用于打開第 II 組紅色 LED。當基極施加超過 0.7V 的正 V 且電流進入基極時，NPN 晶體管導通。但對于 PNP 晶體管，只有當基極連接到負極或接地并且電流離開此處時，它才會導通。

當從 555 IC 獲得高電平或邏輯 1 信號時，晶體管 Q1 2N3055 將打開，使藍色 LED 發光。 R3 是 Q1 的基極電阻，用于限制電流。當從 555 獲得低電平或邏輯 0 時，晶體管 Q2 2N2905 將導通，因?yàn)榛鶚O端子將等于零電位。這使得紅色 LED 發光，并且 R4 起到限制電流的作用。

綜上所述，555 發出的高信號將使藍色 LED 發光，而低信號將使紅色 LED 亮起。因此，連續方波輸出可與 LED 產生交替的照明效果。可以在晶體管 Q2 的基極串聯添加一個二極管，以避免信號為高電平時發生切換。

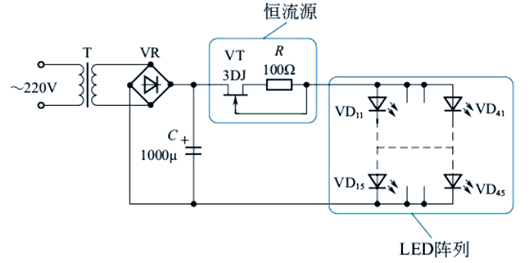

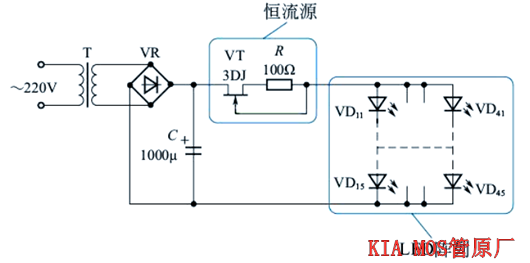

LED照明電路圖

整流電路由電源變壓器T和整流橋堆UR組成，其作用是將220V的市電轉化為18V的直流電壓。經過C濾波后，這個直流電壓即可作為照明電源使用。

0個LED燈被巧妙地設計成每5個串聯為一組，總共分為4組進行并聯，從而構成了臺燈的照明陣列。這樣的布局不僅確保了每組LED的電流保持一致，降低了整體電流，還有效地保證了即使某一組LED損壞，其他組仍能繼續提供照明。為了進一步提升照明品質和效果，該臺燈還采用了恒流供電技術。在圖2-35所示的電路中，場效應管VT與電阻R共同構成了一個恒流源，為LED照明陣列提供了穩定且高效的電流供應。

LED照明電路,原理

結型場效應管在LED臺燈電路中發揮著重要作用，它可以輕松地構成恒流源，為LED提供穩定的電流。其恒流原理在于，當場效應管的漏極電流ID意外增加時，源極電阻RS上產生的負柵壓也會相應增大，從而抑制ID的進一步增加；反之，當ID減小，負柵壓也會相應減小，促使ID回升。這樣的設計確保了電流ID的穩定輸出。其中Up代表場效應管的夾斷電壓。
