pfm和pwm的區別,開關電源pfm,pwm-KIA MOS管


pfm和pwm的區別

開關電源(DC-DC)的調制方式中,脈沖寬度調制(PWM)和脈沖頻率調制(PFM)是兩種最常見的類型。PWM通過固定頻率調整脈沖寬度(占空比)調節輸出,而PFM通過改變頻率(固定脈寬或關斷時間)實現調控。

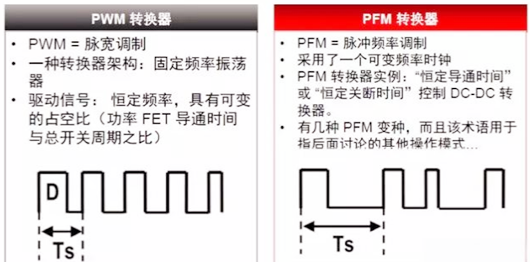

pfm,pwm,區別

工作原理

1.PWM(脈寬調制)

通過固定開關頻率,改變脈沖寬度(占空比)來調節輸出電壓。

占空比公式:D=Ton/T,其中Ton為導通時間,T為周期。

適用場景:重負載、對電壓穩定性要求高的場景。

2.PFM(脈頻調制)

通過改變開關頻率(周期可變)來調節輸出,通常保持導通時間Ton或關斷時間Toff固定。

頻率公式:f=1/(Ton+Toff),隨負載變化動態調整。

適用場景:輕負載、低功耗需求場景。

波形特征

PWM波形:

1.周期固定,占空比隨負載變化(例如:重負載時占空比增大,輕負載時減?。?。

2. 輸出紋波較小,噪聲頻率固定。

PFM波形:

1.周期可變,導通時間固定,頻率隨負載降低而減少。

2.輕負載時脈沖間隔顯著拉長,重負載時頻率升高。

適用場景

重負載場景

PWM效率更高。因其連續開關特性,電流傳輸連續,功率損耗相對穩定,適合高負載應用。

缺點:輕載時開關損耗占比高,效率顯著下降。

輕負載場景

PFM效率更高。通過減少開關次數降低損耗,適合低電流需求(如待機狀態)。

缺點:重載時導通損耗增加,效率低于PWM。

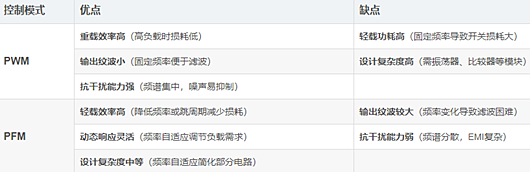

優缺點

pfm,pwm,區別

PWM和PFM的差異本質在于控制變量的選擇:PWM以頻率穩定換取效率與噪聲可控性,PFM則以頻率靈活性優化輕載功耗。實際應用中,部分電源芯片會結合兩者優勢,在重載時切換為PWM模式,輕載時自動啟用PFM模式,以平衡效率與性能。
