勢壘電容是什么？

在半導體器件中，PN結有一個耗盡層，當施加反向電壓時，耗盡層會變寬，阻止電流流動。這時候可能形成一個電容，因?yàn)楹谋M層兩側存儲了電荷，但無法導電，類似于電容的結構。

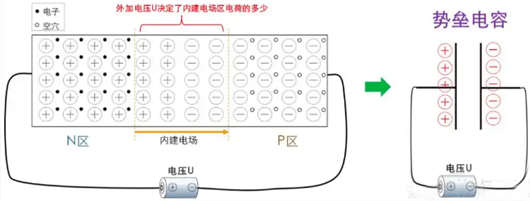

勢壘電容指在半導體器件中，由于空間電荷區（即耗盡層）的存在而形成的電容。當外加電壓變化時，耗盡層的寬度和電荷量會變化，導致電容的變化。這種情況下，勢壘電容與耗盡層的寬度有關，而耗盡層寬度又取決于外加電壓。所以勢壘電容應該是一個可變電容，其容值隨反向電壓的變化而變化。

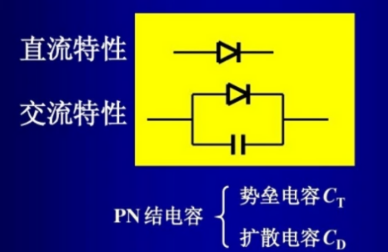

勢壘電容和擴散電容

勢壘電容和擴散電容是PN結的兩種電容效應，其區別在于物理機制和作用區域：

1. 勢壘電容（耗盡層電容）：

形成機制：外加電壓變化時，勢壘區空間電荷層寬度改變，導致載流子的"存入/取出"效應

主導區域：空間電荷區（耗盡層）

電壓關系：反向偏置時起主要作用，與反向電壓的平方根成反比

2. 擴散電容：

形成機制：外加電壓變化引起擴散區非平衡載流子濃度梯度改變，導致載流子的"堆積/消散"效應

主導區域：中性區（P區和N區的擴散區）

電壓關系：正向偏置時顯著，與正向電流呈指數關系

兩者同時存在于PN結中，但在不同偏置條件下起主導作用：反向偏置時以勢壘電容為主，正向偏置時擴散電容占優。這種雙電容特性是半導體器件高頻特性分析的重要理論基礎。

勢壘電容和擴散電容的區別

1、擴散電容是正偏壓時少子的電容效應引起的，勢壘電容是反偏壓時空間電荷的電容效應引起的。

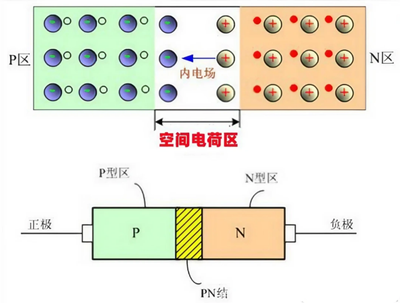

2、勢壘電容是p-n結所具有的一種電容，即是p-n結空間電荷區（勢壘區）的電容；由于勢壘區中存在較強的電場，其中的載流子基本上都被驅趕出去了--耗盡，則勢壘區可近似為耗盡層，故勢壘電容往往也稱為耗盡層電容。

3、勢壘電容是相應于多數載流子電荷變化的一種電容效應，因此勢壘電容不管是在低頻、還是高頻下都將起到很大的作用（與此相反，擴散電容是相應于少數載流子電荷變化的一種電容效應，故在高頻下不起作用）。實際上，半導體器件的最高工作頻率往往就決定于勢壘電容。

擴散電容，是二極管結電容的組成部分之一，在交流信號作用下才會表現出來，它是p-n結在正偏時所表現出的一種微分電容效應。擴散電容就是由多子擴散后，在pn結得另一側面積累而形成得。pn結正偏時，由n區擴散到p區得電子，與外電源提供得空穴相復合，形成正向電流。
