晶圓級封裝（Wafer Level Packaging，WLP），是一種直接在晶圓上完成大部分或全部封裝測試程序，再進行切割制成單顆組件的先進封裝技術 。
WLP基本工藝是在晶圓完成IC加工后，通過特定工藝直接在晶圓上構建IC互連接口，完成測試、老化等流程后再進行分割，直接產出IC成品。
在晶圓上進行封裝過程的好處：
1、由于側面未涂覆封裝材料，因此封裝后的芯片尺寸較小。晶圓上，晶粒的密度更高，平均成本更低。
2、方便批量生產制造芯片，縮短工期，總體成本也比較低。
3、芯片設計和封裝設計可以統一考慮，提升設計效率，降低設計成本。
晶圓級封裝，可以分為：扇入型晶圓級封裝（Fan-In WLP）和扇出型晶圓級封裝（Fan-Out WLP）。這里的“扇（Fan）”，指的是芯片的尺寸。

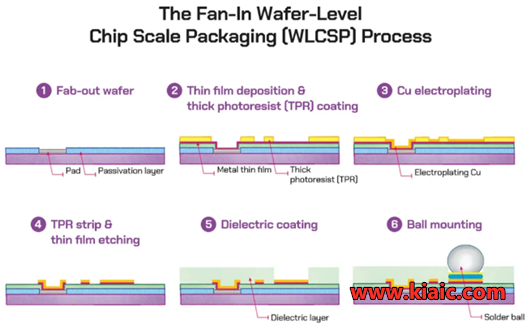

1.Fab-out Wafer
晶圓準備，這是整個封裝過程的起始步驟。首先要有一個經過制造過程完成的晶圓，上面已經形成了電路結構。在晶圓的表面的鈍化層（Passivation Layer），用于保護晶圓表面的電路不受外界濕氣，化學物質的影響。
2.Thin Film Deposition & Thick Photoresist (TPR) Coating
薄膜沉積：在鈍化層上沉積一層金屬薄膜，通常是Ti，Cu，Cr，Au等，作為電鍍的金屬種子層。
厚光刻膠涂覆：在金屬薄膜上涂覆一層厚光刻膠并曝光顯影，該步將特定區域打開，有些部位則被光刻膠蓋住。
3.Cu Electroplating
銅電鍍：通過電鍍工藝在已經圖形化的光刻膠上電鍍銅層。這一步是形成較厚的RDL，將PAD上的信號引出。
4.TPR Strip & Thin Film Etching
光刻膠去除：移除覆蓋在不需要電鍍的地方的光刻膠，暴露出下面的金屬層。
薄膜蝕刻：蝕刻掉未被光刻膠保護的金屬薄膜部分，一般用濕法刻蝕的方法。
5.Dielectric Coating
介電層涂覆：在已經形成的金屬結構上涂覆一層介電材料如氧化硅或PI等，以隔離金屬層并保護它們不受外界環境的影響。
6.Ball Mounting
錫球安裝：在介電層上的打開位置安裝焊球。錫球用于實現芯片到電路板的電氣連接。
