場效應管和IGBT有什么區別-場效應管型號大全-KIA 官網
信息來源:本站 日期:2018-02-25
IGBT:IGBT是由BJT(雙極型三極管)和MOS(絕緣柵型場效應管)組成的復合全控型電壓驅動式電力半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低,載流密度大,但驅動電流較大;MOSFET驅動功率很小,開關速度快,但導通壓降大,載流密度小。
IGBT綜合了以上兩種器件的優點,驅動功率小而飽和壓降低。 專業名字為絕緣柵雙極型功率管 。通俗點說GBT管是有MOS管(場效應管)和雙極型達林頓管結合而成。將場效應管做為推動管,大功率達林頓管作為輸出管。這樣兩者優點有機的結合成現在的IGBT管,功率可以做的很大。
場效應晶體管(Field Effect Transistor縮寫(FET))簡稱場效應管。主要有兩種類型(juncTIon FET—JFET)和金屬 - 氧化物半導體場效應管(metal-oxide semiconductor FET,簡稱MOS-FET)。由多數載流子參與導電,也稱為單極型晶體管。它屬于電壓控制型半導體器件。具有輸入電阻高(107~1015Ω)、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點。

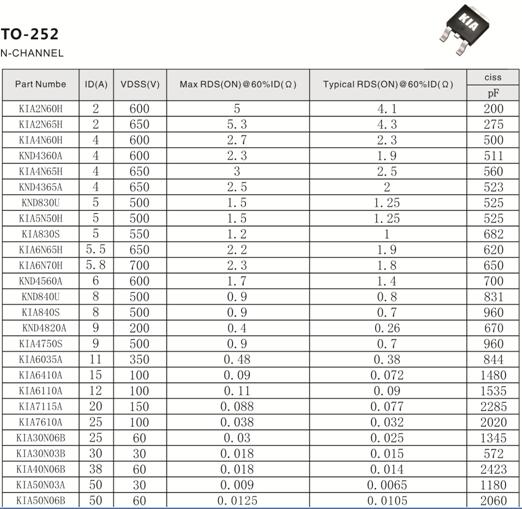

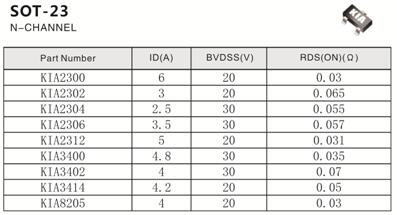

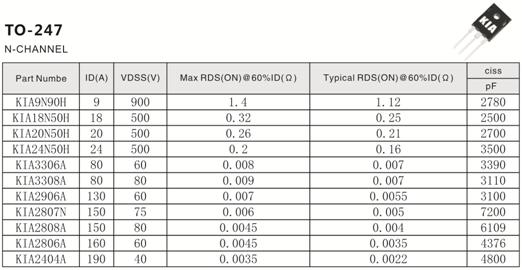

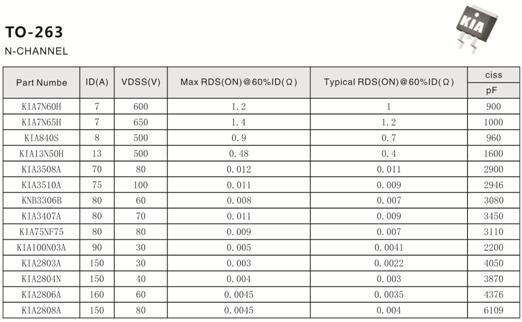

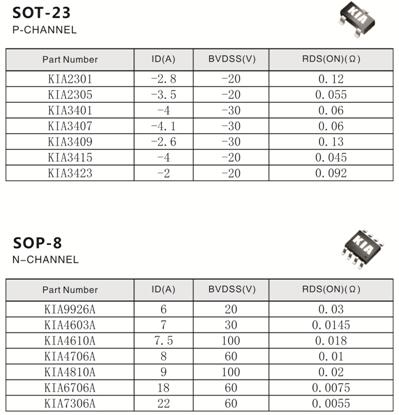

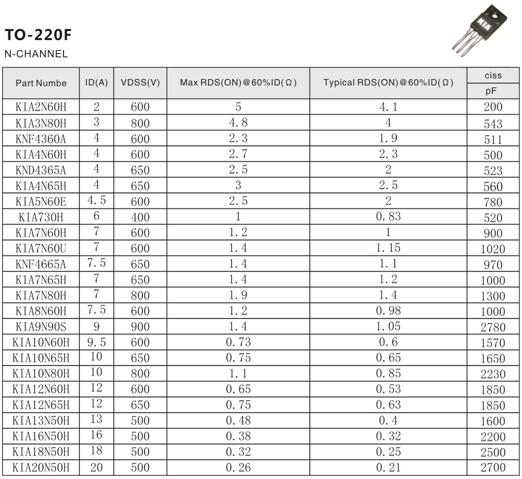

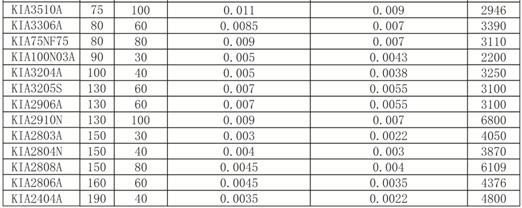

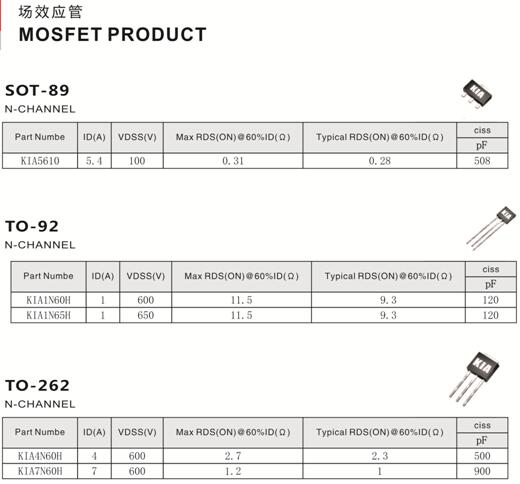

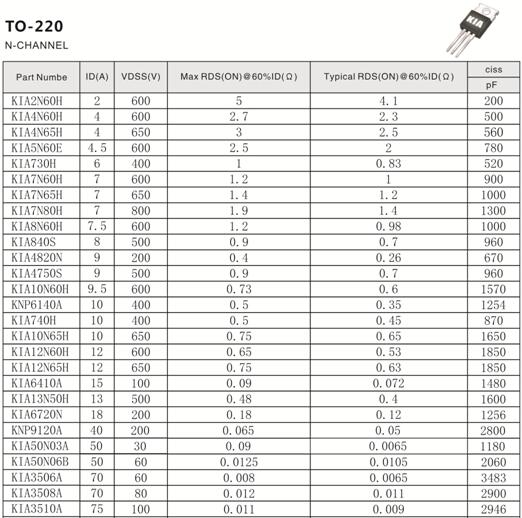

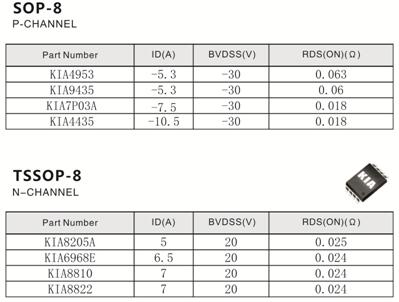

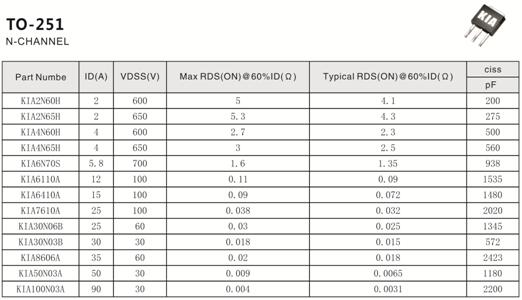

場效應管型號功能大全:
