貼片電阻的分類、貼片電阻怎么看大小與識別方法

什么是貼片電阻

貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ,是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合,采用絲網印刷法印在基板上制成的電阻器  。耐潮濕和高溫, 溫度系數小??纱蟠蠊?jié)約電路空間成本,使設計更精細化。

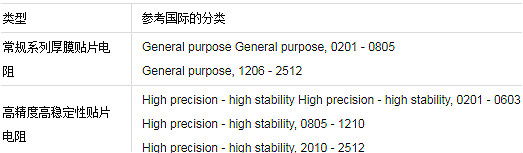

貼片電阻的分類

貼片電阻分為以下幾大類:


貼片電阻


貼片電阻的命名方式

國內貼片電阻的命名方法:

1、5%精度的命名:RS-05K102JT


2、1%精度的命名:RS-05K1002FT


R -表示電阻


S -表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。


05 -表示尺寸(英寸):02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。


K -表示溫度系數為100PPM,102-5%精度阻值表示法:前兩位表示有效數字,第三位表示有多少個零,基本單位是Ω,102=1000Ω=1KΩ。


1002是1%阻值表示法:前三位表示有效數字,第四位表示有多少個零,基本單位是Ω,1002=10000Ω=10KΩ。


J -表示精度為5%、F-表示精度為1%。


T -表示編帶包裝。


貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度,常規用的最多的是±1%和±5%,±5%精度的常規是用三位數來表示例 例512,前面兩位是有效數字,第三位數2表示有多少個零,基本單位是Ω,這樣就是5100歐,1000Ω=1KΩ,1000000Ω=1MΩ

為了區分±5%,±1%的電阻,于是±1%的電阻常規多數用4位數來表示 ,這樣前三位是表示有效數字,第四位表示有多少個零4531也就是4530Ω,也就等于4.53KΩ。


貼片電阻的特性

1、體積小,重量輕;


2、適應再流焊與波峰焊;


3、電性能穩定,可靠性高;


4、裝配成本低,并與自動裝貼設備匹配;


5、機械強度高、高頻特性優越。


貼片電阻-識別方法

貼片元件具有體積小、重量輕、安裝密度高,抗震性強.抗干擾能力強,高頻特性好等優點,廣泛應用于計算機、手機、電子辭典、醫療電子產品、攝錄機、電子電度表及VCD機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類 [2]  。按種類分有電阻器、電容器,電感器、晶體管及小型集成電路等。貼片元件與一般元器件的標稱方法有所不同。


下面主要談?wù)勂瑺铍娮杵鞯淖柚禈?biāo)稱法:

片狀電阻器的阻值和一般電阻器一樣,在電阻體上標明.共有三種阻值標稱法,但標稱方法與一般電阻器不完全一樣。


1、數字索位標稱法

(一般矩形片狀電阻采用這種標稱法)

數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的第一位和第二位為有效數字,第三位表示在有效數字后面所加“0”的個數.這一位不會出現字母。


例如:“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小數.則用“R”表示“小數點”.并占用一位有效數字,其余兩位是有效數字。


例如:“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。


2、色環標稱法

(一般圓柱形固定電阻器采用這種標稱法)

貼片電阻與一般電阻一樣,大多采用四環(有時三環)標明其阻值。第一環和第二環是有效數字,第三環是倍率(色環代碼如表1)。例如:“棕綠黑”表示”15Ω”;“藍灰橙銀”表示“68kΩ”誤差±10%。


3、E96數字代碼與字母混合標稱法

數字代碼與字母混合標稱法也是采用三位標明電阻阻值,即“兩位數字加一位字母”,其中兩位數字表示的是E96系列電阻附表2。它的第三位是用字母代碼表示的倍率(如表3)。例如:“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。


4、材料

金屬膜 , 合金等。


貼片電阻怎么看大小?

在電路的使用中,幾乎是任何一個電子線路中都離不開貼片電阻的使用。貼片電阻的作用,就是增加電流通過的阻力的,從而限制通過它所連支路的電流大小。但是,貼片電阻由于應用電路的不同,對它阻值的要求也不一樣的,因此,學會看貼片電阻的大小是非常重要的一個方面。那么貼片電阻怎么看大小呢?


貼片電阻大小的區分方法:

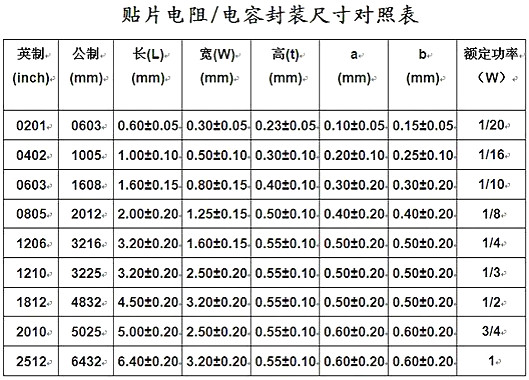

根據貼片電阻外形體積的大小,有9種封裝尺寸,不同的封裝尺寸,它的額定功率也不一樣。貼片電容的封裝尺寸和貼片電阻一樣。


貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度,后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法,即英制表示法和公制表示法。例如:0603是英制表示法,表示長度為0.06英寸,寬度為0.03英寸;又如:1005是公制表示法,表示長度為1.0毫米,寬度為0.5毫米。業內的慣例是用英制表示。目前最小的貼片電阻為0201,最大的為2512。


貼片電阻


貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度,常規用的最多的是±1%和±5%?!?%精度的常規是用三位數來表示例 例512,前面兩位是有效數字,第三位數2表示有多少個零,基本單位是Ω,這樣就是5100歐,1000Ω=1KΩ,1000000Ω=1MΩ。


為了區分±5%,±1%的電阻,于是±1%的電阻常規多數用4位數來表示。這樣前三位是表示有效數字,第四位表示有多少個零4531也就是4530Ω,也就等于4.53KΩ。


關于貼片電阻怎么看大小這個問題,今天冠發小編就為大家介紹這里。貼片電阻的阻值大小一般還與溫度,材料,長度,還有橫截面積有關,所以,大家在選擇時,一定要結合各方面的因素綜合考慮。
