電子電路知識:如何認識、看懂原理圖?詳解-KIA MOS管


如何認識、看懂原理圖

開源硬件,一個很重要的的一點就是有開放的原理圖,通過原理圖,我們可以了解一個模塊的輸入輸出,以及使用的芯片類型從而知道使用方法等幾乎一切信息。

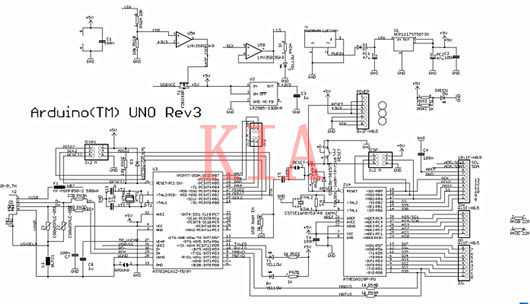

原理圖上有很多信息,到底怎么看呢?下面先上一副Arduino UNO R3的原理圖,解析如何識別原理圖。


電子電路 原理圖


看懂原理圖說簡單也簡單,說復雜也復雜。先把這個問題分解下到以下幾個方面。


1、認識元件。

2、看清走線。

3、弄清原理。


以上1、2、3從易到難。第三點最難需要大量的電路知識,先看第一點。


一、認識元件

1、電阻

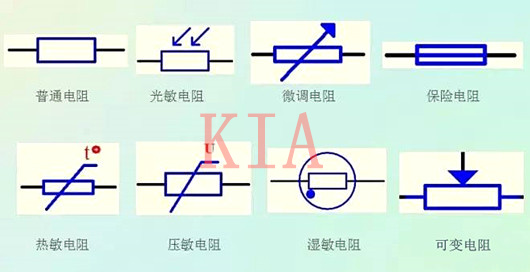

在原理圖上,電阻有很多種,一般原理圖電阻上會用R表示。請看下圖:


電子電路 原理圖


2、電容

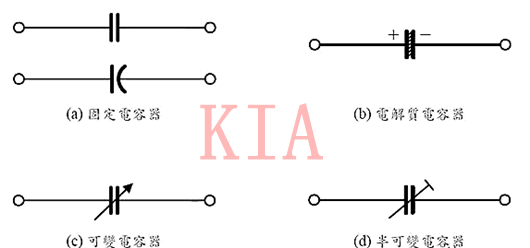

電容分為普通的固定電容,以及帶正負極性的電解電容以及鉭電容。還有收音機里常用的可變電容。一般原理圖上會用C表示。


電子電路 原理圖


3、二極管

普通二極管具有單向?qū)щ娦约磸恼截?fù)相當于導線(實際具有大概0.6V結電壓),發光二極管除了普通二極管的特性還可以發光,穩壓二極管是利用了二極管的雪崩效應,算是一種比較特殊的用法。


光電二極管就是一般我們說的光敏電阻,在有光的情況,表現出來的電阻很小,沒光的時候電阻很大。一般原理圖上會用D表示。


電子電路 原理圖


4、三極管

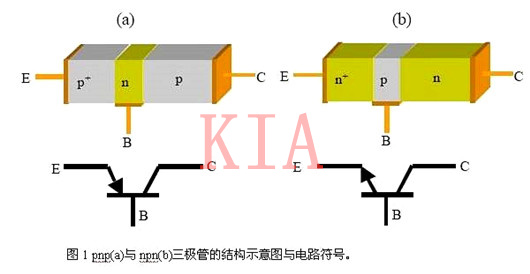

三級管常見的有兩種,一個是NPN型,一個是PNP型。他們的電路符號分別如下圖。一般原理圖上會用Q表示。


電子電路 原理圖


5、按鍵

按鈕現在原理圖什么樣子的都很多,基本上長的像按鈕都可以,一般原理圖上會用如KEY或者BUTTON字樣表示。


電子電路 原理圖


6、電池

電池一般表示的是紐扣電池或者干電池。一般原理圖上會用B表示。


電子電路 原理圖


7、電感

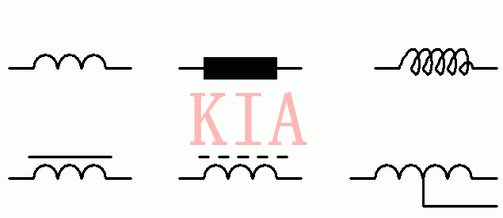

將一段導線繞成螺旋形狀,就做成了一個簡單的電感元件。下面是一些常見的電感圖形,最后一個是帶抽頭的電感,如果電感有磁芯,磁芯是不完全閉合的,這與變壓器不同。


黑色那種是國外的畫法,比較少見,實心線代表有磁芯,并且磁芯是導電的如硅鋼片、純鐵等,虛線則為電阻率很大的如鐵氧體等。電感在電路一遍用L表示。


電子電路 原理圖


8、開關

下圖就是開關的原理圖。開關有常閉和常閉兩種,常開的意思是不操作的時候?yàn)殚_(kāi)路(斷路),常閉則相反,不操作的時候是閉路(導通)。


電子電路 原理圖


9、接插件

常見的接插件有排針,排座,接線柱等,其表現方式差不多。如下圖就是Arduino UNO 上的ISCP接口的原理圖,他表示一個3*2的插針。


電子電路 原理圖
