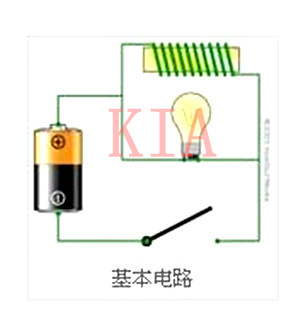

電路的基本組成

電路由電源,負載,連接導線和輔助設備四大部分組成。實際應用的電路都比較復雜,因此,為了便于分析電路的實質,通常用符號表示組成電路實際原件及其連接線,即畫成所謂電路圖。其中導線和輔助設備臺稱為中間環節。

1.電源

電源是提供電能的設備。電源的功能是把非電能轉變成電能。例如,電池是把化學能轉變成電能;發電機是把機械能轉變成電能。

由于非電能的種類很多,轉變成電能的方式也很多, 所以,目前實用的電源類型也很多,最常用的電源是干電池、蓄電池和發電機等。

2.負載

在電路中使用電能的各種設備統稱為負載。負載的功能是把電能轉變?yōu)?/span>其他形式能。例如,電爐把電能轉變?yōu)闊崮?電動機把電能轉變?yōu)闄C械能，等等。通常使用的照明器具、家用電器、機床等都可稱為負載。

3.導線

連接導線用來把電源、負載和其他輔助設備連接成一個閉合回路,起著傳輸電能的作用。

4.輔助設備

輔助設備是用來實現對電路的控制、分配、保護及測量等作用的。輔助設備包括各種開關、熔斷器及測量儀表等。

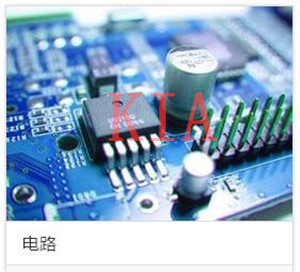

電路（英語：Electrical circuit）或稱電子回路，是由電氣設備和元器件, 按一定方式連接起來，為電荷流通提供了路徑的總體，也叫電子線路或稱電氣回路，簡稱網絡或回路。

如電源、電阻、電容、電感、二極管、三極管、晶體管、集成電路和電鍵等，構成的網絡、硬件。負電荷可以在其中流動。

電路規模的大小，可以相差很大，小到硅片上的集成電路，大到高低壓輸電網。根據所處理信號的不同，電子電路可以分為模擬電路和數字電路。

模擬電路

是由自然界產生周期性變化的連續性的物理自然變量，在將連續性物理自然變量轉換為連續的電信號，并通過運算連續性電信號的電路即稱為模擬電路。

模擬電路對電信號的連續性電壓、電流進行處理。

最典型的模擬電路應用包括：放大電路、振蕩電路、線性運算電路（加法、減法、乘法、除法、微分和積分電路）。運算連續性電信號。

數字電路

亦稱為邏輯電路

將連續性的電訊號，轉換為不連續性定量的電信號，并運算不連續性定量電信號的電路，稱為數字電路。

數字電路中，信號大小為不連續并定量化的電壓狀態。

多數采用布爾代數邏輯電路對定量后信號進行處理。典型數字電路有，振蕩器、寄存器、加法器、減法器等。運算不連續性定量電信號。

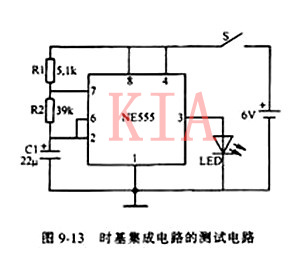

集成電路

集成電路亦稱為IC (Integrated Circuit)。

運用集成電路設計程式（IC設計），將一般電路設計到半導體材料里的半導體電路（一般為硅片），稱為積體電路。

利用半導體技術制造出集成電路（IC）。
